Што е тековен инструмент трансформатор?

Оваа продлабочена статија објаснува што еТековен инструмент трансформаторе, како функционира, зошто е важно во електричните системи, како се споредува со други трансформатори на инструменти, како да се избере еден и често поставувани прашања - сето тоа поткрепено со авторитативни дефиниции и индустриски стандарди. Трансформатори на струјни инструменти, најчесто наречениструјни трансформатори (КТ), овозможуваат точно мерење на струјата, заштита и контрола на високонапонските електрични кола со скалирање на струите до побезбедни, стандардни вредности за инструменти и релеи.

Содржина

1. Што е тековен инструмент трансформатор?
2. Како работи струјниот трансформатор?
3. Зошто да користите тековен трансформатор на инструменти?
4. Кои видови трансформатори на струјни инструменти постојат?
5. Како да го изберете вистинскиот струен трансформатор на инструменти?
6. Кои се вообичаените апликации?
7. Најчесто поставувани прашања (ЧПП)

Што е тековен инструмент трансформатор?

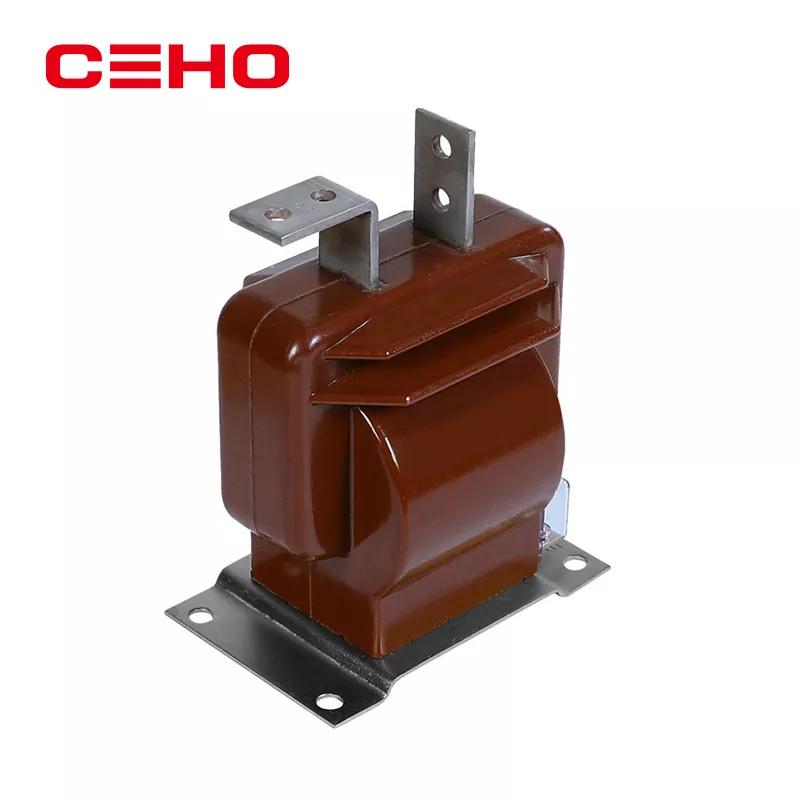

A Тековен инструмент трансформатор(исто така познат како аСтруен трансформаторили КТ) е специфичен тип наинструмент трансформатордизајниран да ги скалира многу високите наизменични струи (AC) од електроенергетските системи во пропорционална, помала струја што може безбедно да се поврзе со мерачи, заштитни релеи и контролни уреди.

Дефинитивната улога на КТ е да овозможи безбедно, прецизно сензорирање на струјата на кола каде директното мерење би било опасно или непрактично поради високата струја и високиот напон.

Како работи струјниот трансформатор?

Принципот на работа на струјниот трансформатор се заснова на магнетна индукција: кога наизменичната струја тече низ примарниот проводник, создава магнетно поле. Овој магнетен флукс предизвикува пропорционална струја во секундарното намотување на КТ преку електромагнетна индукција.

• Примарно намотување:обично едно вртење (често и самиот проводник).
• Секундарно намотување:многу вртења на фина жица за да се произведе намалена струја.
• Магнетно јадро:материјал со висока пропустливост за ефикасно водење на флуксот.

Резултатот е секундарна струја која е фиксен сооднос на примарната струја (на пр., 1000:5 CT ќе даде 5 А кога примарната струја е 1000 А), овозможувајќи им на мерните уреди да работат безбедно и со висока точност.

Зошто да користите тековен трансформатор на инструменти?

Струјните трансформатори се неопходни за современите електрични системи поради неколку причини:

1. Безбедност:Тие ги изолираат уредите и персоналот од опасните примарни кола со висок напон.
2. Точност:Тие обезбедуваат стандардизирани нивоа на струја за точно мерење и следење на оптоварувањето.
3. Заштитна функција:Тие работат со релеи и заштита за откривање на дефекти и активирање на прекинувачите.

Без КТ, мерењето или заштитата на мрежите со висока струја со конвенционални инструменти би било опасно, неточно или и двете.

Кои видови трансформатори на струјни инструменти постојат?

Струјните трансформатори доаѓаат во неколку форми во зависност од инсталацијата и примената:

• КТ од типот на шипка:Примарниот проводник поминува низ јадро со многу секундарни вртења.
• Прстенест (тороидални) КТ:Прстенестото јадро со проводник поминато низ него; идеален за мерење на доградба.
• КТ на прозорец:Дизајниран така што примарниот проводник може лесно да се пробива со навој.
• КТ со поделени јадра:Стегач од тип CT за удобна инсталација без исклучување.

Секој тип поддржува различни потреби за инсталација и барања за точност. Високонапонските трафостаници често користат робусни типови на шипки или прозорци, додека сценаријата за одржување или доградба може да користат формати со поделени јадра.

Како да го изберете вистинскиот струен трансформатор на инструменти?

Изборот на вистинскиот КТ зависи од:

1. Примарна тековна оцена:Мора да одговара на максималната очекувана струја на оптоварување.
2. Секундарен стандарден излез:Најчесто 5 А или 1 А.
3. Класа на точност:Потребна е прецизност за мерење наспроти заштитни функции.
4. Оценки за температура и животна средина:За условите за инсталација.

Кои се вообичаените апликации?

КТ се користат во многу области од електротехниката:

• Мерење: измерете ја струјата за наплата и пресметка на оптоварување.
• Заштита: откривање на прекумерна струја или услови за дефект и иницирање на исклучување на прекинувачот.
• Контролни системи: внесете податоци во реално време на SCADA или системи за автоматизација.

Најчесто поставувани прашања (ЧПП)

Што значи „инструмент трансформатор“?
Инструмент трансформатор е уред кој ги скалира големите количини на системот за напојување (струја или напон) до стандардизирани нивоа за мерење и заштита без оптоварување или нарушување на примарното коло.

Како струјниот трансформатор се разликува од енергетскиот трансформатор?
Струјниот трансформатор се фокусира на прецизно скалирање за мерење и безбедност, додека енергетскиот трансформатор се фокусира на пренос на моќност помеѓу напонските нивоа со минимална загуба.

Зошто КТ никогаш не треба да се оперира со отворен секундарен?
Оставањето на секундарниот КТ отворен може да предизвика опасно високи напони додека трансформаторот се обидува да ја одржи струјата, ризикувајќи распаѓање на изолацијата и безбедносни опасности.

Кој е стандардниот рејтинг на секундарната струја?
Стандардните секундарни излези на КТ обично се 1 А или 5 А за да одговараат на вообичаените барања за влез на инструменти и реле.

Дали може да се користат струјни трансформатори за мерење на еднонасочна струја?
Стандардните КТ работат на наизменична магнетна индукција и не се погодни за еднонасочна струја; Наместо тоа, се користат специјални сензори (на пример, ефект на Хол).
