Декодирање на заштитната логика на нисконапонските дојдовни кабинети: Како да се постигне безбедно и сигурно напојување?

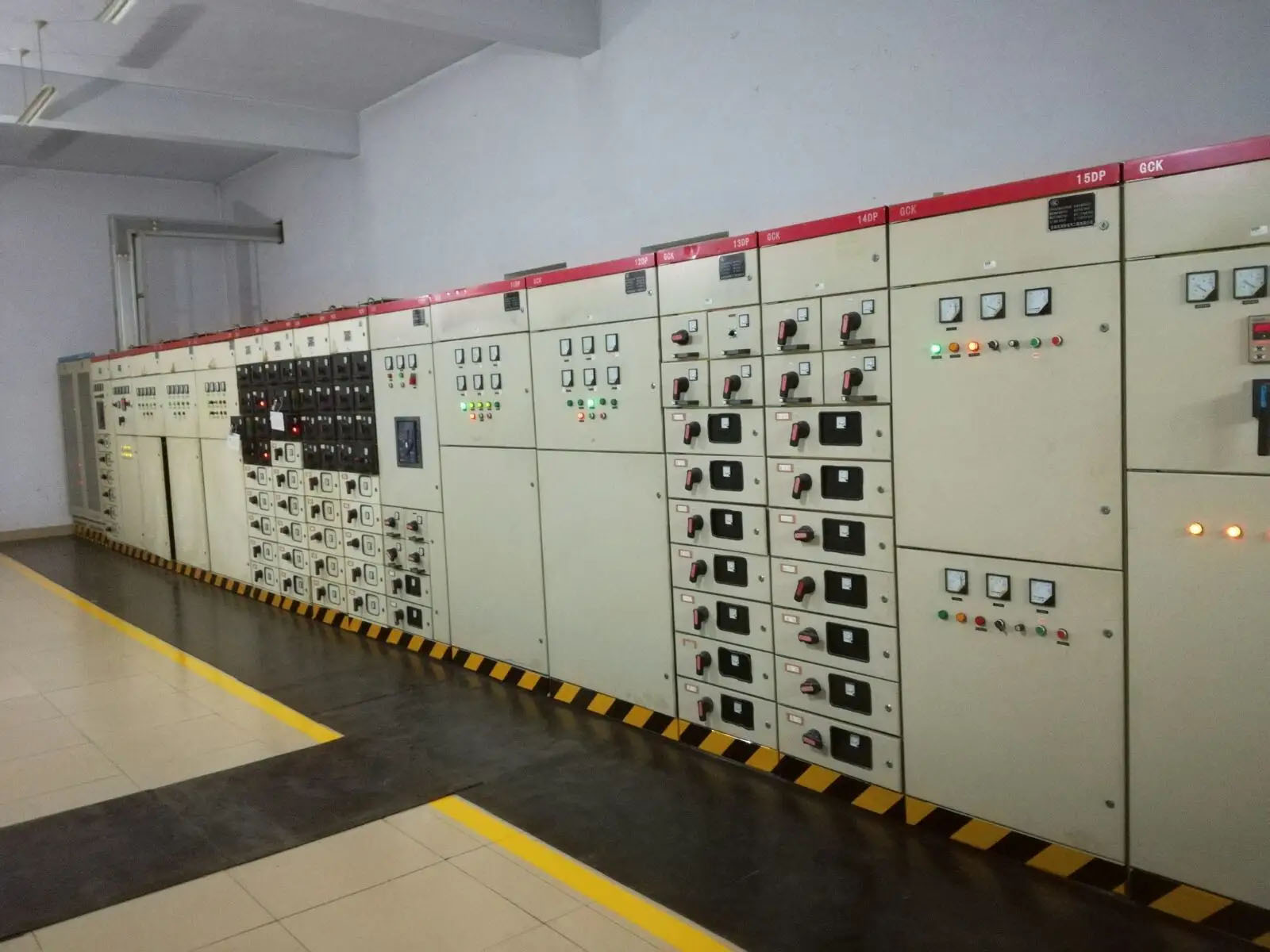

I. Електрична безбедност и позиционирање на ниво на системот

Како вкупен влез за струја на целиот нисконапонски систем за дистрибуција на електрична енергија, тој е примарна заштитна порта за дистрибуција на енергија на целата станица. Неуспесите ќе влијаат на целиот нисконапонски систем, така што доверливоста е главен приоритет.

Неопходно е строго да се разликува логиката на влезната линија, магистралата и излезната линија за да се спречи неправилно паралелизирање и неправилен пренос на енергија.

Исполнете ги барањата за координација на изолацијата на системот; номиналниот напон на изолацијата, отпорниот напон на фреквенцијата на моќност и безбедносните растојанија фаза-фаза/фаза-земја мора да се усогласат со прописите за да се спречи лазање, дефект и кратки споеви од фаза до фаза.

II. Основни електрични перформанси (тврда технологија)

Номиналниот работен напон е компатибилен со напонот на фазата на системот и напонот на линијата, обезбедувајќи долготрајна работа без да се надмине номиналниот отпорен напон и се прилагодува на фреквенцијата на напојувањето на локацијата и хармониците.

Номинален капацитет за континуирано носење струја: Долгорочниот пораст на температурата на кабинетот, главната собирница, влезниот спој на кабелот и телото на прекинувачот треба да се контролира и нема да има прегревање, обезбојување или аблација на контактите и бакарните шипки.

Отпорност на краток спој и капацитет на прекин

Крајниот/оперативен капацитет за прекин на краток спој мора да биде поголем од максималната струја на краток спој на системот на лице место.

Струјата за краткотрајно издржување и струјата со врвна отпорност ги исполнуваат стандардите; телото на кабинетот не треба да се деформира, шината не треба да се поместува и изолационите делови не треба да пукаат при удар од краток спој.

Дизајн на пораст на температурата и дисипација на топлина: вентилационите канали на кабинетот се разумни, со мазен влез и излез на воздух на врвот и на дното; нема акумулација на топлина во областите на густата собирница и прекинувачите, а порастот на температурата ги исполнува стандардите за време на долготрајна работа под големо оптоварување.

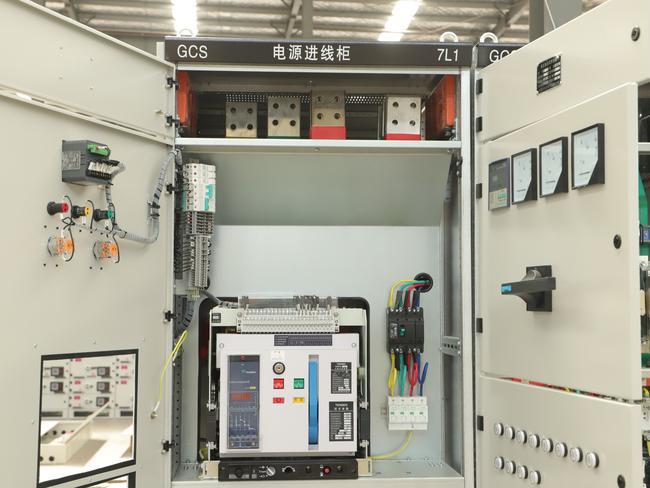

III. Заштитна логика и контролни функции

Суштинска заштита: долгорочно доцнење со преоптоварување, краткорочно доцнење при краток спој, моментален краток спој и заштита од заземјување. Заштитната крива се совпаѓа со карактеристиките на низводното оптоварување.

Опремен со функција за исклучување на недоволно напон/губење на напон, која автоматски се исклучува кога електричната мрежа ќе ја изгуби моќноста и го спречува ударот од самозатворање кога ќе се врати напојувањето.

Хиерархиска координација на заштитните поставки: Заштитата на влезната линија треба селективно да се координира со заштитата на излезната линија низводно за да се избегне целосно исклучување на главната влезна линија поради мали дефекти во низводното.

Сигурно секундарно коло: Контролното напојување, кола за затворање и отворање и кола за испреплетување се стандардно жици, без виртуелно поврзување или погрешна работа.

Логички блок дијаграм за заштита на нисконапонски дојдовен кабинет (текст верзија)

а. Блок дијаграм на целокупниот проток на сигнал

Струја на примарно главно коло → Земање примероци од струен трансформатор (CT) → Интелигентен контролер (ACB ослободување) → Логичко расудување: долго време доцнење / кратко време / моментално / дефект на земјата / недоволно напон → Исполнете ја поставката за дејство → Издадете ја командата за патување → прекинувачот на колото за да го вклучите главниот механизам →

б. Блок дијаграми на четири главни заштитни гранки

Логика за заштита од долготрајно одложување со преоптоварување Струјата на оптоварување го надминува стандардот → CT примероци и се испраќа до контролорот → Соодветствува на кривата на долготрајно одложување обратно време → Долго доцнење за мало преоптоварување, кратко доцнење за сериозно преоптоварување → Доцнењето истекува → Патување

Логика за заштита од краткотрајно одложување од краток спој Се појавува краток спој во низводното коло → Струјата на краток спој го активира контролорот на влезната линија → Дојдовната линија поставува краткорочно доцнење од 0,1～0,3s → Прво почекајте прекинувачот на појдовната линија да се вклучи веднаш за да се отстрани дефектот → Ако појдовната линија не се прекине / дефектот не се отстрани → Доцнењето истекува → Дојдовни патувања (спречете пречекорување)

Логика за моментална заштита од краток спој Сериозен краток спој во близина на собирницата или внатре во кабинетот на влезната линија → Струјата на краток спој далеку ја надминува моменталната поставка → Активирајте директно без кратко време или чекање → Контролорот веднаш ја издава командата → Прекинувачот моментално се активира

Логички метод 1 за заштита на заземјување: Нулта-секвенца CT го собира векторскиот збир на три фази + N Метод 2: Контролорот ја пресметува струјата од нулта низа преку работа со трифазна струја → Откри дека неурамнотежената струја од нулта низа ја надминува стандардната → Одредува еднофазно оштетување на заземјување и непречено →

в. Логички блок дијаграм за заштита од недоволно напон/загуба на напон

Напонот на влезната линија паѓа / надворешната мрежа за напојување ја губи моќта → Недоволното ослободување го следи напонот во реално време → Напонот е помал од зададениот праг → Дејствува на ослободување на недоволно напон → Присилно исклучување → Автоматското повторно затворање не е дозволено откако ќе се врати електричната мрежа; затворањето може да се изврши само со рачна/логичка дозвола

г. Блок-дијаграм на логичка блокада за двојни дојдовни линии + автобуска врска (преклопување со три прекинувачи)

1# Дојдовна линија е затворена

↓

Електрични помошни контакти + Механичка спојна прачка

↓

Блокирајте ги колата за затворање на влезната линија 2# и магистралата

2# Дојдовна линија е затворена

↓

Истовремено блокирајте ги колата за затворање на влезната линија 1# и магистралата

Затворена автобуска вратоврска

↓

Истовремено блокирајте ги колата за затворање на влезните линии 1# и 2#

Основно правило: Само два од трите прекинувачи смеат да бидат во затворена положба во секое време; строго е забрането истовремено затворање на сите три прекинувачи.

д. Координативен логички блок дијаграм на заштита на горното и долното ниво

Кабинет за појдовна линија: Моментално патување со краток спој → Координација на чекори на временска разлика → Кабинет на влезна линија: Краткорочно одложено патување со краток спој → Реализација: Дефектите низводно се исклучуваат од долните прекинувачи, а не од главната дојдовна линија, со што се обезбедува селективност на напојувањето.

IV. Механички и електричен спој (врвен приоритет)

Единечна влезна линија: Механичко блокирање помеѓу вратата на кабинетот и прекинувачот; вратата не може да се отвори кога е затворена, а прекинувачот е принуден да се сопне кога ќе се отвори вратата за да се спречи случајно влегување во интервалот под напон.

Сценарио за двојни влезни линии + магистрална врска: Двојно блокирање на електричното блокирање и механичко блокирање, строго забранува истовремено затворање на две влезни линии и незаконско паралелизирање на влезните линии и магистралата, за да се спречи циркулација, краток спој и изгорување на трансформаторот.

Механичката структура на самиот прекинувач е сигурна, со затворање и отворање на место, без заглавување и сигурна работа на механизмот за складирање енергија.

V. Структура на кабинетот и технологија на собирници

Јачината на плочата и цврстината на рамката се доволни за да се спротивстави на ударот на електромоторната сила на краток спој без тресење или деформација.

Главните спецификации, распоредот и изолационите носачи на собирниците се во согласност со прописите; распоредот на фазната низа е стандарден, а изолационите прегради фаза-фаза и фаза-земја се завршени.

Комплетен систем за заземјување: Рамката на кабинетот, вратата, страничните панели и кабинетот за магистрални врски се сигурно и централно заземјени, со континуирана и непрекината патека за заземјување.

Нивото на заштита е приспособено на околината на лице место, спречувајќи прашина, прскање и мали животни да влезат во кабинетот за да предизвикаат кратки споеви.

VI. Мониторинг и конфигурација на екранот

Стандардно следење на струјата и напонот во реално време, кое може да го провери трофазниот баланс и отстапувањето на напонот.

Опремен со уред за прикажување во живо за интуитивно да се процени дали влезната линија е во тек, спречувајќи случајно допирање и неправилно одржување.

Неопходна конфигурација на следење на температурата и влажноста и спречување и контрола на кондензација во кабинетот за да се спречи деградација на изолацијата предизвикана од влажна кондензација.

VII. Адаптација на животната средина и работењето

Прилагодете се на височината на локацијата, температурата и влажноста, прашината и околината со корозивни гасови; изолационите делови и телото на кабинетот ги исполнуваат стандардите за антикорозија и отпорност на временски услови.

Дизајн за спречување на кондензација и мувла во кабинетот; уредите за греење и одвлажнување се конфигурирани во влажни области.

Резервирајте простор за одржување и простор за влез и излез на кабли; жиците се уредни, а примарните и секундарните кола се насочуваат посебно за да се спречат пречки.

VIII. Работење и одржување и безбедносна инспекција

Опремен со очигледни точки на кршење за сигурно изолирање на напојувањето за време на одржувањето.

Способен да го спроведе процесот на оперирање на одржување на етикетирање и заклучување на прекин на електричната енергија, со безбедни услови за работа.

Компонентите се разумно распоредени, што го олеснува секојдневната проверка, мерењето на температурата, затегнувањето и замената на компонентите во подоцнежниот период, без ќорсокак за одржување.

Резиме

Нисконапонскиот влезен кабинет е основната порта на нисконапонскиот систем за дистрибуција на електрична енергија, преземајќи ги важните задачи за пристап до напојување, безбедносна заштита и дистрибуција на оптоварување. Нејзините основни грижи се фокусираат на осум аспекти: позиционирање на електричната безбедност, основни електрични перформанси, заштитна логика и контрола, заштита од испреплетување, технологија на кабинет и собирници, конфигурација на мониторинг, адаптација на околината и безбедност при работа и одржување. Меѓу нив, заштитната логика (вклучувајќи преоптоварување, краток спој, дефект на заземјување, заштита од недоволно напон) и двојното блокирање (механичко + електрично) се клучот за обезбедување на безбедно и стабилно работење на кабинетот, што може ефикасно да спречи проширување на дефектот, неправилно работење и безбедносни несреќи. Рационалното усогласување на сите индикатори и строгото усогласување со техничките стандарди се предуслови за долгорочно сигурно функционирање на нисконапонскиот дојдовен кабинет.

ЧПП (Често поставувани прашања)

Q1: Која е основната улога на нисконапонскиот влезен кабинет во системот за дистрибуција на електрична енергија?

A1: Тоа е вкупниот влез на струја и примарната заштита на нисконапонскиот систем, одговорен за пристапот до напојувањето, заштитата од дефекти и распределбата на струјата низводно, а неговата доверливост директно влијае на безбедното функционирање на системот.

Q2: Зошто е важна селективната координација на поставките за заштита за дојдовните кабинети?

A2: Обезбедува грешките во низводно да се исклучат со прекинувачите на појдовната линија, избегнувајќи целосен прекин на системот и обезбедувајќи континуитет на напојувањето.

Q3: Која е целта на двојното заклучување (механички + електрично) во сценариото за двојна влезна линија + автобуска врска?

A3: Забранува неправилно паралелизирање на прекинувачите, спречувајќи ја циркулационата струја, краток спој и изгорување на трансформаторот за да се обезбеди безбедност на системот.

Q4: Кои фактори треба да се земат предвид при еколошката адаптација на нисконапонскиот влезен кабинет?

A4: Прилагодете се на надморска височина на лице место, температура, влажност, прашина и корозивен гас; конфигурирајте уреди против кондензација и соодветно ниво на заштита.

Q5: Како да се осигура безбедноста на операциите за одржување на нисконапонските дојдовни кабинети?

A5: Опремете очигледни точки на прекршување, спроведете означување и заклучување на прекин на електричната енергија и разумно распоредете ги компонентите за да избегнете слепи за одржување.
