Трансформатор за дистрибуција потопен со масло со менувач на чешми без оптоварување

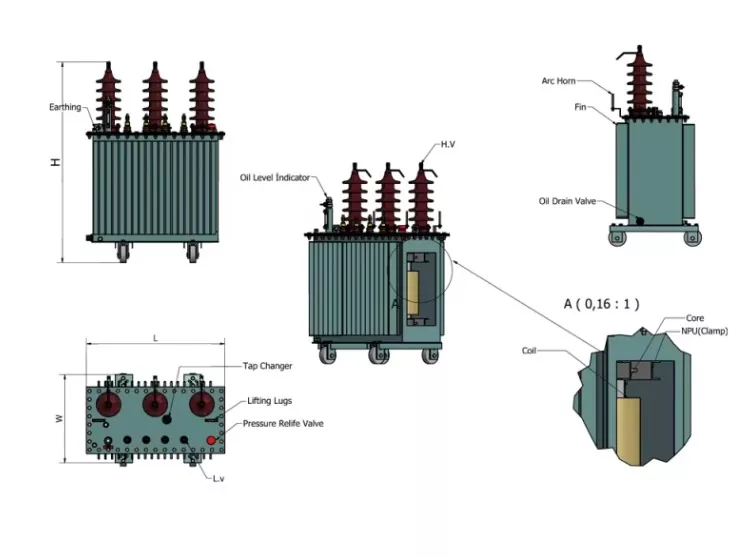

Трансформатор за дистрибуција потопен со масло со менувач на чешма без оптоварување е сигурен производ од фабриката Ceho. Јадрото користи ладно валани лимови од силикон челик ориентирани кон зрно со висока пропустливост. Има дизајн од типот на јадрото со целосно искривени споеви и сегментирана структура. Основните столбови покажуваат кружни пресеци со повеќе нивоа, додека јаремот и јадрото одржуваат униформни пресеци.

Јадрото на овој производ користи ладно валани лимови од силикон челик ориентирани кон зрно со висока пропустливост. Се одликува со дизајн од типот на јадрото со целосно искривени споеви и сегментирана структура. Основните столбови покажуваат кружни пресеци со повеќе нивоа, додека јаремот и јадрото одржуваат униформни пресеци.

Намотките користат брановидни канали за масло со импрегнација без лак и врзување на лентата за компресија. Сите намотки се концентрични намотки. Високонапонската намотка има славини што одговараат на барањата за напон од чешмата, поврзани со менувачот на чешмата монтиран на капакот на резервоарот. Ова овозможува пренос на напон помеѓу 10kV и 20kV и прилагодување на напонот од чешмата по исклучување на напојувањето.

Безбедносни заштитни уреди Трансформаторите од 30~2000kVA се опремени со вентили за ослободување од притисок. Релеи за гас со аларм и терминали за патување може да се инсталираат според барањата на корисникот. Уреди за мерење на температурата на маслото Сите трансформатори имаат стаклени приклучоци за термометар монтирани на горниот дел од резервоарот, кои се протегаат 120±10 mm во маслото. Трансформаторите од 1000 ~ 2000 kVA имаат надворешни сигнални термометри. Дистрибутивниот трансформатор потопен во масло со резервоари за менувач на чешми без оптоварување се конструирани со брановидни ѕидови, завршени со издржлив филм за боја обложен со прав. Брановидните перки не само што обезбедуваат ладење, туку и функционираат како елементи за „дишење“, нивната еластичност компензира за промените на волуменот на маслото поради температурните флуктуации. Затоа, целосно запечатените трансформатори ја елиминираат потребата од конзерватор за масло, намалувајќи ја вкупната висина. Вакуумското полнење на маслото за време на инкапсулацијата целосно ја отстранува влагата од трансформаторот, спречувајќи го трансформаторското масло да контактира со воздухот. Ова ефикасно го блокира навлегувањето на кислород и вода што може да ги наруши перформансите на изолацијата и да го забрза стареењето на маслото, со што се елиминира потребата од периодични тестови за земање примероци на масло.

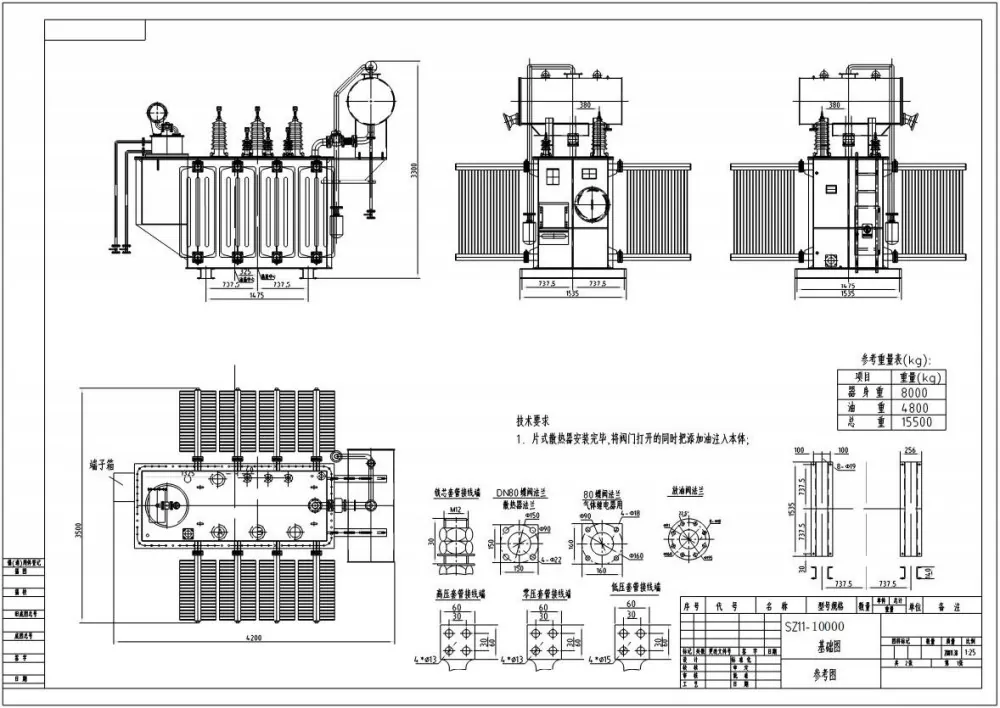

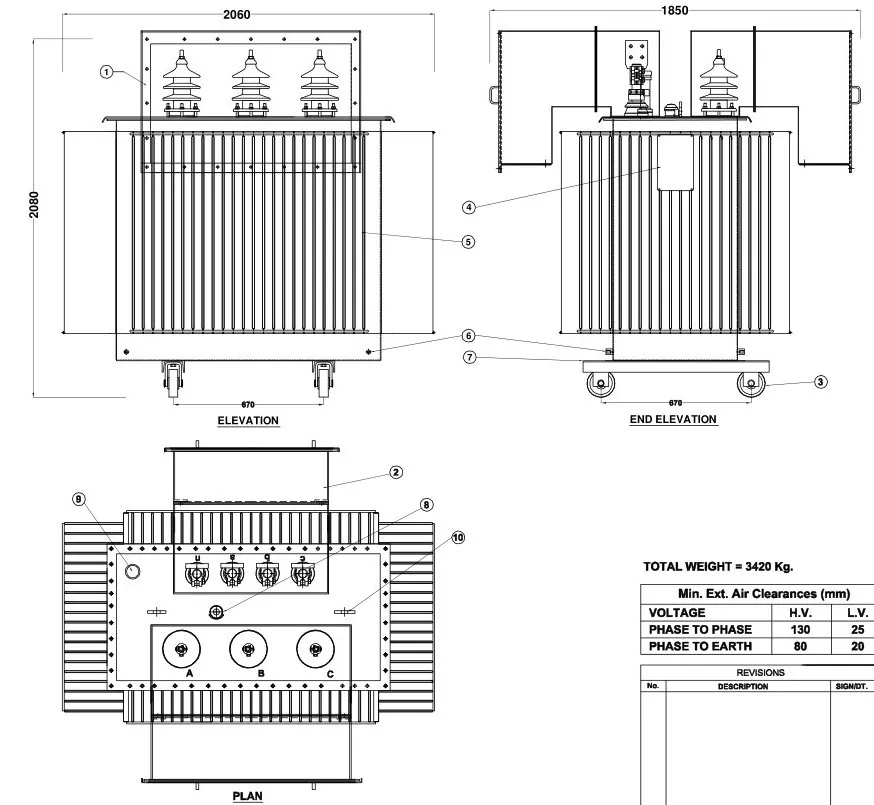

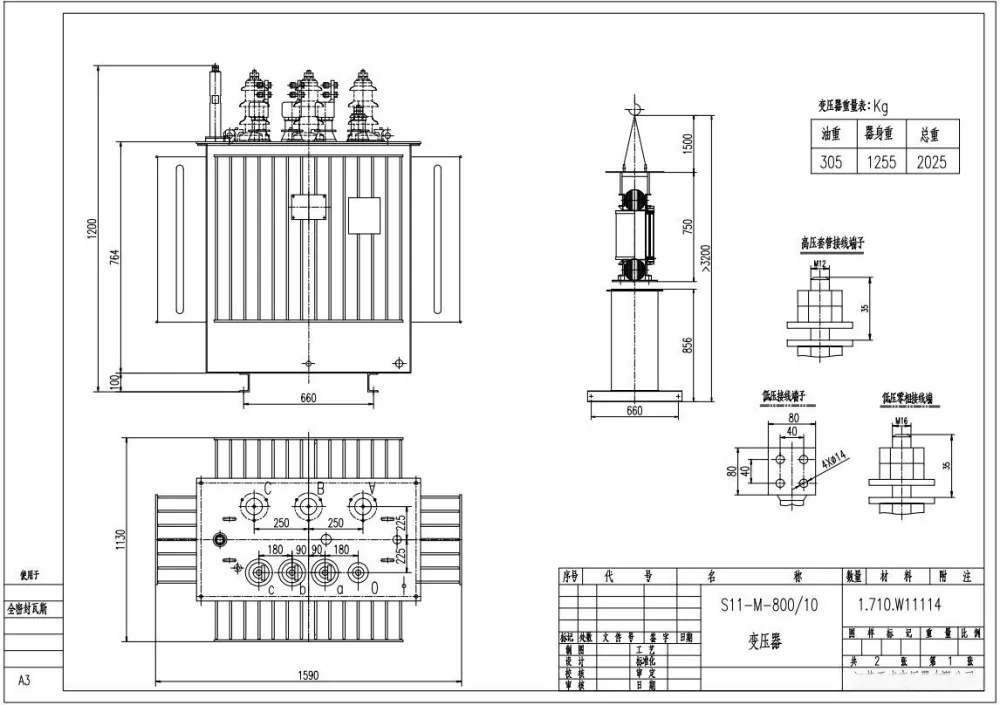

Технички параметри

Инспекција на трансформаторот за дистрибуција пред операцијата

1. Потврдете ја сертификацијата на трансформаторот; ако сертификацијата надминува два месеци, повторно тестирајте го отпорот на изолацијата.

2. Проверете го нивото на маслото и отворот за дишење на трансформаторот за дистрибуција потопен со масло со менувач со чешма без оптоварување; нема истекување масло, состојбата на маслото е нормална со соодветна вентилација.

3. Проверете го интегритетот на високо/нисконапонските изолациски чаури и придружните кабли; осигурајте се дека завртките се сигурни.

4. Потврдете дека положбата на прекинувачот на регулаторот на напон е точна; проверете дали се правилно усогласени осигурувачите со висок/низок напон.

5. Осигурајте се дека уредите за заштита од гром се целосно оперативни; измерениот отпор на заземјување мора да ги исполнува стандардите.

6. Не се забележани абнормалности во каблите или собирниците.

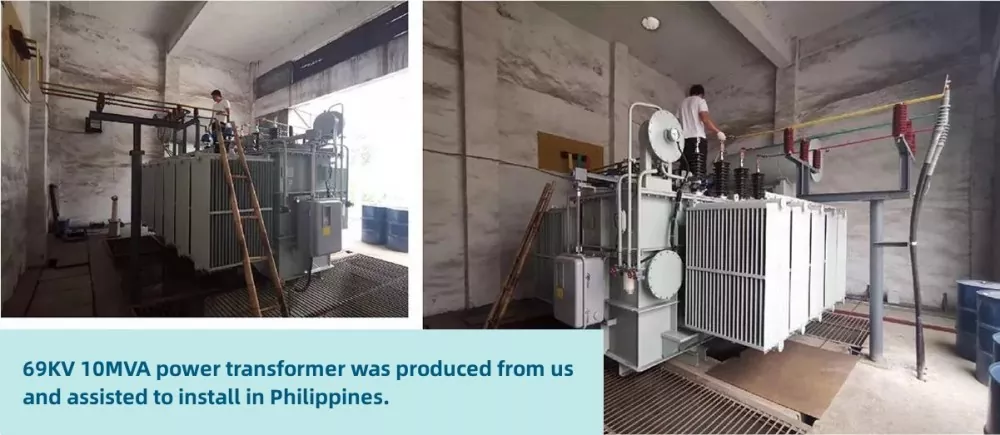

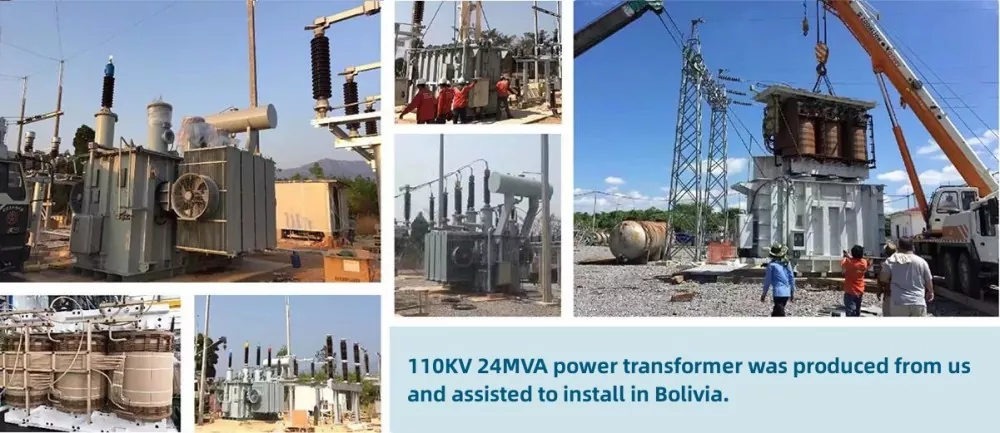

Слики од клиенти

Забелешки за одржување

l Рачното работење бара однапред закажани исклучувања за замена на менувачот на чешмата.

l Редовно проверувајте го механичкото абење на менувачот на чешми на трансформаторот за дистрибуција потопено во масло со менувач за славини без оптоварување.

● Следете го квалитетот на маслото за да обезбедите перформанси на изолација и ладење.
