Разберете на прв поглед: Кои се основните технологии и апликативните основи на нисконапонските прекинувачи?

Нисконапонската разводна опрема е основна опрема во современите системи за напојување и дистрибуција, главно се користи за дистрибуција на електрична енергија, контрола на кола, заштита од преоптоварување, заштита од краток спој, заштита од истекување на заземјување и следење на моќноста. Широко се применува во фабрики, згради, центри за податоци, болници, трговски центри, општинско инженерство и други области. Одликувајќи се со компактна структура, висока безбедност и доверливост, практично одржување и висока интелигенција, таа е клучната опрема за обезбедување стабилна работа на електроенергетските системи. Оваа статија целосно ги воведува основните технички точки на нисконапонската разводна опрема во однос на структурата, параметрите, перформансите, изборот и примената.

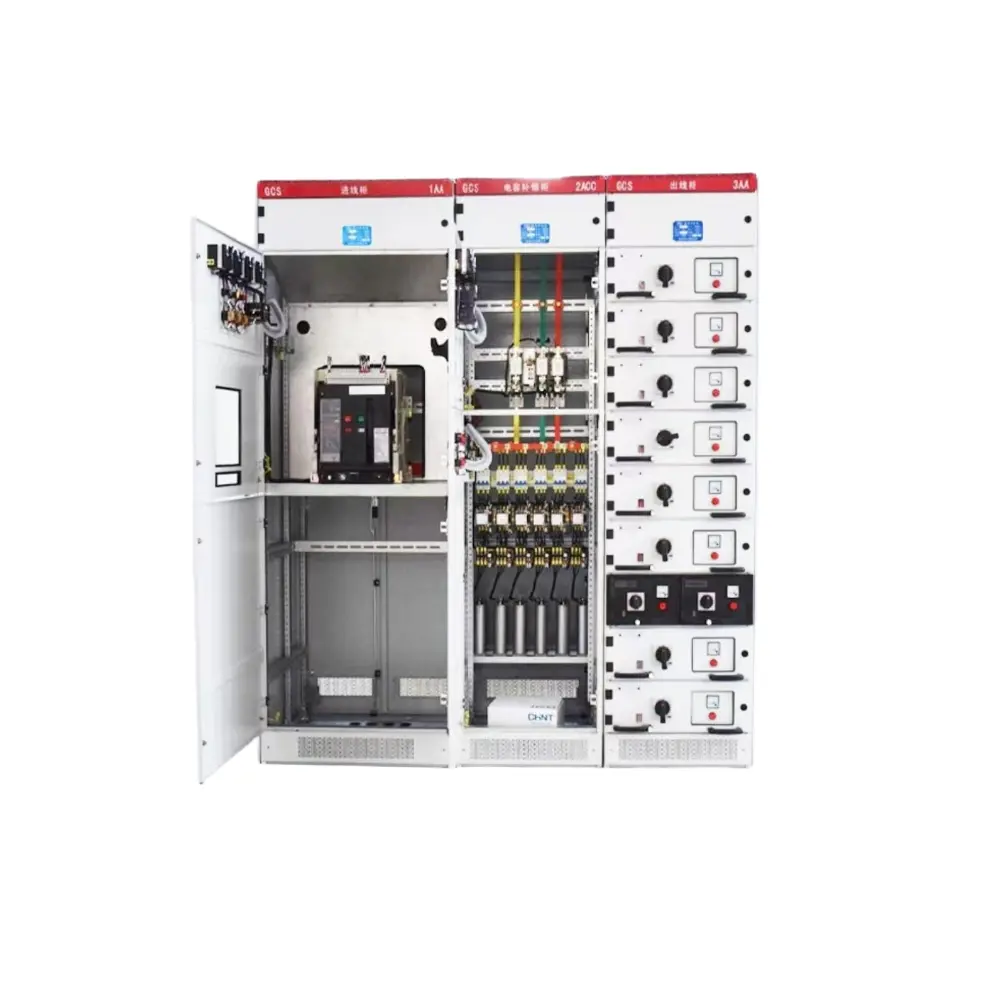

1. Главни компоненти на нисконапонски прекинувачи

Типична нисконапонска разводна опрема усвојува aтри-одделна независна изолациона структура за поголема безбедност, сигурност и одржување:

А.Преграда за прекинувачи: Вертикално подреден, способен да држи повеќе прекинувачи; секое коло е независно одвоено без пречки.

Б.Автобуски оддел: Се наоѓа зад преградата на прекинувачот и е изолиран со изолациони прегради за ефикасно да се спречи ширење на дефектот.

В.Преграда за кабел: Се наоѓа на задниот или предниот дел на кабинетот, погодно за поврзување и одржување со кабел, со простран простор и стандардизирани жици.

Според стилот на работа и одржување:

Д.Заден пристап: Традиционална стандардна структура со голем простор за одржување.

Е.Предно пристапно: Монтирање на ѕид, помала длабочина, заштедува простор.

Независниот дизајн на преградата избегнува случаен контакт со живи делови за време на одржувањето, го ограничува опсегот на дефекти на лакот и значително ја подобрува безбедноста на опремата и персоналот.

2. Клучни оценети параметри

3. Основни индекси за изведба на електрична енергија

a. Оцена на струја за издржување на краток спој (SCCR)

Максималната струја на краток спој што разводната опрема може безбедно да ја издржи за кратко време при дефект, што ја одредува отпорноста на краток спој на опремата и е важна гаранција за безбедно работење.

b. Тековен рејтинг за краткотрајно издржување

Струјата на куса врска што разводната опрема може да ја поднесе без деформација или оштетување во одредено време (обично 1 секунда или 0,5 секунда), обезбедувајќи системот да не колабира во услови на дефект.

c. Оценка за прекини

Максималната струја на дефект што може безбедно да ја прекине прекинувачот. Таа мора да биде поголема од очекуваната струја на куса врска на системот, во спротивно ќе предизвика експлозија или пожар.

d. Оценка за заштита од навлегување (Оцена на IP)

· IP30: Спречува контакт со прстите со живи делови

· IP40: Спречува влез на туѓи предмети со дијаметар ≥1mm

· IP54: отпорен на прашина и отпорен на прскање, погоден за влажни и правливи средини

e. Ограничување на порастот на температурата

Според националните стандарди, зголемувањето на температурата на разводната опрема при долгорочна работа при номинална струја не треба да ја надмине границата, обезбедувајќи стабилност на изолацијата и продолжен работен век.

4. Основни технички клучни точки на нисконапонската разводна опрема

(1).Структура на кабинетот и технологија на разделување

Усвојува три независни изолирани прегради: преграда за прекинувачи, оддел за автобуси и преграда за кабел, ефикасно спречувајќи го ширењето на лакот и ја подобрува безбедноста на работењето и одржувањето.

(2)Технологија за издржување на краток спој и за кратко време

Опремен со силен отпор на краток спој, строго усогласен SCCR и струја за краткотрајна отпорност за да се обезбеди без деформација, поместување на автобусот или колапс на системот при дефекти.

(3)Технологија за прекин на прекинувачот и селективна координација

Капацитетот на прекин ја исполнува максималната струја на дефект на системот. Регионалната селективност се реализира преку краткорочно доцнење и моментална координација на заштитата, ограничувајќи ги прекините само на дефектното коло.

(4)Дизајн на системот за собирници и контрола на порастот на температурата

Распоред на собирницата со ниска импеданса, ниски загуби, со голема дисипација на топлина за строго контролирање на долгорочното зголемување на работната температура, обезбедувајќи тековен капацитет, век на изолација и стабилност на опремата.

(5)Интегрирана технологија за заштита и мерење

Интегрира преоптоварување, краток спој, истекување на заземјување, пренапон, недоволно напон, загуба на фази и заштита од лак, со интелигентни мерачи и сензори за целосна безбедност.

(6)Интелигентна и дигитална технологија

Поддржува он-лајн мониторинг, далечински управувач, пред аларм за дефект, статистика за енергија и комуникациско вмрежување, надградба на без надзор и интелигентно работење базирано на облак.

(7)Заштита од навлегување и приспособливост кон животната средина

Ги исполнува степените на заштита IP30–IP54, приспособувајќи се на влажност, прашина, корозија, средини со висока и ниска температура за подобрена разновидност и издржливост.

(8)Модуларен и стандардизиран дизајн

Модуларните единици, стандардизираните интерфејси и флексибилното проширување го скратуваат времето на производство, инсталација и пуштање во работа и ги намалуваат вкупните трошоци.

5. Заштитни функции

Нисконапонската разводна опрема е опремена со повеќе заштити за да се обезбеди безбедност на системот:

l Заштита од преоптоварување

l Моментална заштита од краток спој

l Заштита од краткотрајно одложување од краток спој

l Заштита од заземјување/протекување заземјување

l Заштита од пренапон и недоволно напон

l Заштита од губење на фази и фазна секвенца

l Откривање на дефект на лакот (AFD)

l Напредната интелигентна разводна опрема исто така обезбедува:

l Мониторинг на температурата преку Интернет

l Делумно следење на празнење

l Анализа на квалитетот на моќноста

l Далечински аларм за дефект

6. Заеднички структурни типови

Преклопна опрема од фиксен тип

Едноставна структура, ниска цена, висока доверливост, погодна за општа сценарија за дистрибуција на електрична енергија.

Преклопник Тип на фиока

Секое коло е независна фиока; одржувањето може да се изврши со извлекување на една фиока без прекин на струја, без да влијае на другите кола. Идеален за болници, центри за податоци и производни линии кои бараат висока доверливост.

Преклопник со тип што може да се повлече

Главниот прекинувач може целосно да се повлече за побезбедно и побрзо одржување.

7. Разлики помеѓу нисконапонски разводни уреди и разводни табли

Преклопни уреди: Целосно затворен, изолиран во преградата, прекинувачи со повлекување, краткотрајно издржување од 30 циклуси, поддршка за селективна координација, поголема безбедност.

Разводна табла: отворена структура, фиксни прекинувачи, само 3-циклично краткотрајно издржување, пониска цена.

Разводната опрема е посоодветна за главните дојдовни, спојки и важни товари; разводни табли се користат за терминална дистрибуција на електрична енергија.

8. Интелигентна нисконапонска разводна опрема

Интелигентната разводна опрема интегрира:

① Интелигентни прекинувачи

② Сензори за струја / напон / температура

③ Заштитни уреди базирани на микропроцесор

④ Инструменти за управување со енергија

⑤ 4G / WiFi / Ethernet комуникација

Поддржува:

① Далечинско следење и контрола

② Статистика и анализа на потрошувачката на енергија

③ Дефект пред аларм и автоматско снимање

④ Поврзување со интелигентни системи за дистрибуција на енергија

Тоа е стандардна конфигурација за паметни фабрики, интелигентни згради и центри за податоци.

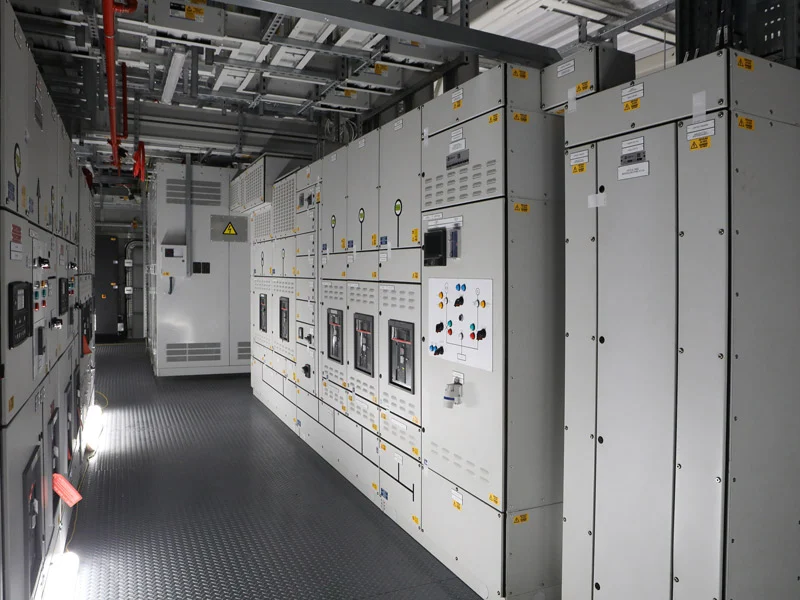

9. Типични случаи на апликација

l Големи погони за производство на автомобили

Обезбедува главна дистрибуција на енергија и контрола на моторот за работилници за печат, заварување, бојадисување и склопување. Интелигентната разводна опрема од типот на фиока овозможува непрекинато одржување и точна локација на дефектот, обезбедувајќи континуитет на производството 24/7.

l Големи центри за податоци (Ниво IV)

Усвојува непотребна дистрибуција на енергија со двојна магистрала, поддржувајќи го напојувањето на кабинетот со висока густина со префрлување на ниво на милисекунда. Достапноста на системот достигнува 99,999%, идеален за непречено работење 7×24.

l Големи трговски комплекси и трговски центри

Дистрибуира енергија за осветлување, HVAC, лифтови, гаснење пожари и кола за продавници. Интелигентното следење на јамката и статистиката за потрошувачка на енергија го оптимизираат управувањето со енергијата и ги намалуваат трошоците за работа.

l Урбани станици за вода и пречистителни станици

Напојува пумпи, вентилатори, мрежи и системи за дозирање во влажни и правливи средини. Целосната заштита обезбедува стабилно функционирање на општинското водоснабдување и третман на отпадни води.

l Болници и медицински центри од степен А

Обезбедува високо сигурна дистрибуција со двојна моќност за операциони сали, ICU, лаборатории и центри за сликање. Префрлувањето со нула прекини гарантира медицинска безбедност.

l ФВ и ветерни електрани

Се користи за слив на инвертер, контрола поврзана со мрежа и дистрибуција на енергија за складирање на енергија, погодна за сурови надворешни средини со целосна безбедносна заштита.

l Аеродроми и железнички транзитни центри

Обезбедува високо доверливо напојување за терминали, безбедносни системи, билети и осветлување. Автоматското префрлување со двојна моќност гарантира непречено функционирање на транспортниот центар.

l Високи станбени и паметни заедници

Се користи за дистрибуција на електрична енергија во згради, јавно осветлување, гаснење пожари, лифтови и купови за полнење. Компактната структура и целосната заштита го подобруваат квалитетот на електричната енергија во заедницата.

10. Големина на пазарот и развојни трендови

Големина на пазарот

Глобален пазар: Околу 54-56 милијарди американски долари во 2025 година, се предвидува да надмине 83 милијарди американски долари до 2032 година, со CAGR од 6% -7%.

Кинески пазар: Приближно 169 милијарди јени во 2025 година, со раст од 7,8% годишно; Кина е најголемиот единствен пазар во светот, со над 21% од глобалниот удел.

Клучни двигатели: Нови енергетски системи, центри за податоци, нова енергија, интелигентно производство, урбана инфраструктура и полнење ЕВ.

Трендови за развој

Интелигенцијата станува стандардна

Паметните прекинувачи, сензорите, IoT, следењето на облакот, предалармот за дефекти и далечинскиот O&M се широко прифатени, преминувајќи од „пасивна заштита“ на „активно предвидување“.

Надградба на поголема доверливост и безбедност

Заштитата од лакот, следењето на делумното празнење, следењето на порастот на температурата и селективната координација стануваат суштински; повисок рејтинг на IP и посилен отпор на краток спој.

Зелено и заштеда на енергија

Автобуси и компоненти со ниска загуба, висока ефикасност, материјали со низок јаглерод и еколошки процеси, кои одговараат на целите за јаглеродна неутралност.

Поголем удел на типови на фиоки/повлекување

Брзиот раст во индустријата, центрите за податоци, болниците итн., поддржувајќи непрекинато одржување и обезбедување континуирано напојување.

Длабока адаптација на новата енергија

Специјални решенија за PV, енергија од ветер, складирање на енергија и полнење на EV, со против-полнење, заштита од пренапон и контрола поврзана со мрежа.

Модуларен, стандардизиран, компактен

Побрза инсталација, помал отпечаток, флексибилно проширување за напојување со висока густина и брза испорака.

Заклучок

Како основна опрема на нисконапонските системи за дистрибуција на електрична енергија, структурниот дизајн, заштитната конфигурација и процесот на производство на нисконапонски разводни уреди директно влијаат на сигурноста на напојувањето, безбедноста на опремата и безбедноста на персоналот. Водена од трендовите на интелигенција, позеленување, висока доверливост и модуларизација, индустријата ќе одржува стабилен раст. Високите, брендирани и глобализирани способности ќе станат клучна конкурентност. Изборот на висококвалитетни и сигурни разводни уреди може ефикасно да ја подобри стабилноста на системите за дистрибуција на електрична енергија, да ги намали ризиците од дефекти и да обезбеди солидна поддршка за сигурна и стабилна енергија

Најчесто поставувани прашања

1. Каде главно се користи нисконапонската разводна опрема?

Се користи во фабрики, станбени области, трговски центри, болници, центри за податоци и општински проекти за дистрибуција, контрола и заштита на електрична енергија.

2.Кои се главните структурни типови?

Фиксен тип, тип на фиока и тип на повлекување, избрани врз основа на барањата за доверливост.

3.Што значи рејтинг IP?

IP30/IP40 за нормални внатрешни средини; IP54 е отпорен на прашина и прскање, погоден за влажни и правливи места.

4.Што е селективна координација?Само прекинувачот што е најблиску до дефектот се исклучува, избегнувајќи големи прекини на електрична енергија и подобрување на доверливоста на снабдувањето.

5.Кои се предностите на интелигентната разводна опрема?

Далечинско следење, предаларм за дефект, статистика за енергија, автоматско снимање, без надзор и паметно работење.

6. Може ли да се прилагоди разводната опрема?

Да, поддржуваме прилагодување на струја, напон, кола, функции, големина и ниво на заштита.

7. Кое е времето за испорака?

7–15 дена за стандардни производи; 15–30 дена за приспособени проекти.
