Кабел за напојување со среден напон

Cceho е водечки производител и снабдувач на среднонапонски кабли за напојување - нудејќи OEM/ODM услуги со конкурентни фабрички цени! Номинален кабел од 5kV-35kV се користи за дистрибутивни кола во индустриски и комерцијални инсталации. Кабелот за напојување со среден напон е погоден за употреба на влажни или суви локации, инсталиран на автопати, канали и на отворено, воздушно или директно закопан како што е дозволено од NEC. Температурата да не надминува 105°C (MV105).

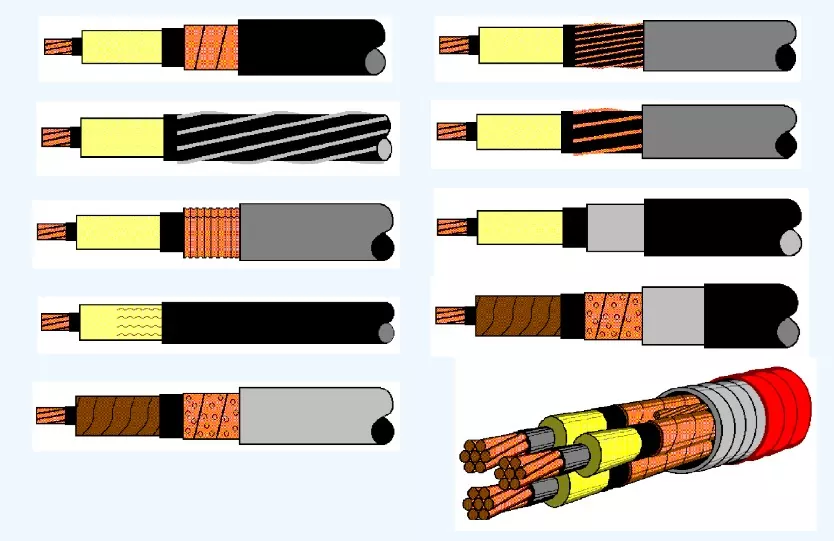

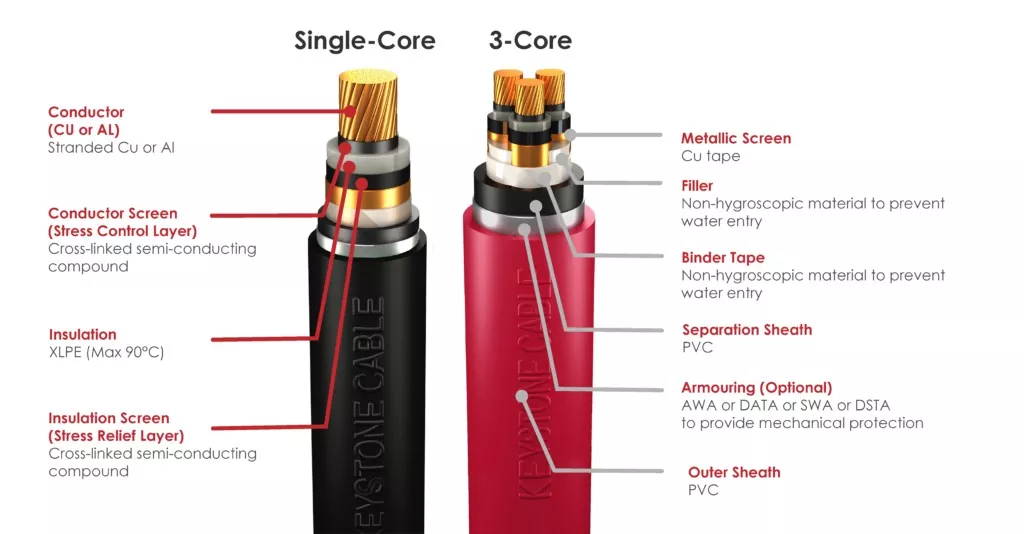

Изградба на СН Кабел

Диригент

Постојат 2 типа на спроводници кои ги користиме за конструкција на нашите СН кабли: бакар и алуминиум.

· Бакар: Изработен од електролитски бакар со чистота што надминува 99,95%.

· Алуминиум: Извлечен од алуминиумски инготи со минимална чистота од 99,70%.

Диригентскиот екран

Нашиот проводен екран е екструдирано вкрстено поврзано полупроводно соединение кое го покрива металниот проводник. Овој слој делува како точка на стрес во изолацијата, потенцијално слабеејќи ја нејзината долгорочна издржливост.

Екран за изолација

Изолациониот екран е вкрстено полупроводно соединение екструдирано над изолацијата. Обезбедува мазна површина, која служи како преоден материјал помеѓу изолацијата каде што постои електрично поле и проводниот метален екран, каде што електричното поле е нула. Така, ова го намалува стресот на изолациониот слој.

Метален екран

Металниот екран обично се состои од слој на спирално нанесена бакарна лента со преклопување, над изолациониот екран. Металниот екран во кабелот со 3 јадра гарантира дека електричното поле останува содржано во јадрото на кабелот.

Склопување на кабел (опционално)

За каблите со 3 јадра, тао за идентификација (кафеава, црна, сива) се ставаат под металниот екран пред да се постават јадрата.

Помеѓу поставените јадра се нанесува нехигроскопско полипропиленско полнење за да се обезбеди кружен облик на целокупниот кабел. Полипропиленска лента(и) или PETP (полиестерски) лента(и) се користат како лента за бариера над поставените јадра.

Обвивка за одвојување (опционално)

Сите оклопни кабли вклучуваат екструдиран слој од црна PVC , MDPE или LSZH  разделна обвивка, нанесен над јадрото или поставените јадра за да се спречи корозија со одвојување на различни метали и избегнување на галвански ефекти.

Оклоп (опционално)

Кај оклопните кабли, оклопот се нанесува преку разделна обвивка за дополнителна механичка заштита. Едножилните кабли користат алуминиумски жици (AWA), оклоп со двојна алуминиумска лента (DATA), додека каблите со повеќе јадра користат оклоп од галванизирана челична жица (SWA) или оклоп со двојна галванизирана челична лента (DSTA).

Надворешна обвивка

Сите среднонапонски кабли за напојување имаат екструдиран слој од PVC , MDPE или LSZH  надворешна обвивка над јадрото, поставеното јадро или оклопот. Оваа обвивка, обично црна, ги штити каблите од сончева светлина и термити. Друга боја, исто така, може да се обезбеди по договор помеѓу производителот и купувачот.
