Кои се комбинираните трансформатори и зошто се тие неопходни за современите електроенергетски системи?

Како што енергетските системи стануваат сè покомпактни, интелигентни и ориентирани кон ефикасноста, побарувачката за мултифункционална електрична опрема продолжува да расте. Една таква иновација еКомбиниран трансформатор, уред кој интегрира повеќе функции за мерење и заштита во една единица. Широко користени во апликации со среден и висок напон, комбинираните трансформатори играат клучна улога во обезбедувањето точно мерење, сигурна заштита и оптимизиран простор за инсталација.

Во овој сеопфатен водич, истражуваме што се комбинирани трансформатори, како тие работат, нивните предности во однос на традиционалните решенија и зошто комуналните услуги и индустриските оператори ширум светот се потпираат на нив.

Апстракт на член

Оваа статија дава детално објаснување за комбинираните трансформатори, вклучувајќи ја нивната структура, принципите на работа, клучните придобивки, техничките спецификации и апликациите во реалниот свет. Исто така, ги споредува комбинираните трансформатори со посебни струјни и напонски трансформатори, адресира вообичаени прашања преку опсежен дел ЧПП и ги истакнува најдобрите практики за избор и инсталација.

Содржина

• Што е комбиниран трансформатор?
• Кои компоненти го сочинуваат комбинираниот трансформатор?
• Како работат комбинираните трансформатори?
• Кои видови на комбинирани трансформатори се достапни?
• Зошто комбинираните трансформатори се подобри од посебните единици?
• Каде најчесто се користат комбинираните трансформатори?
• Кои се клучните технички спецификации?
• Како треба да го изберете вистинскиот комбиниран трансформатор?
• Најчесто поставувани прашања за комбинираните трансформатори

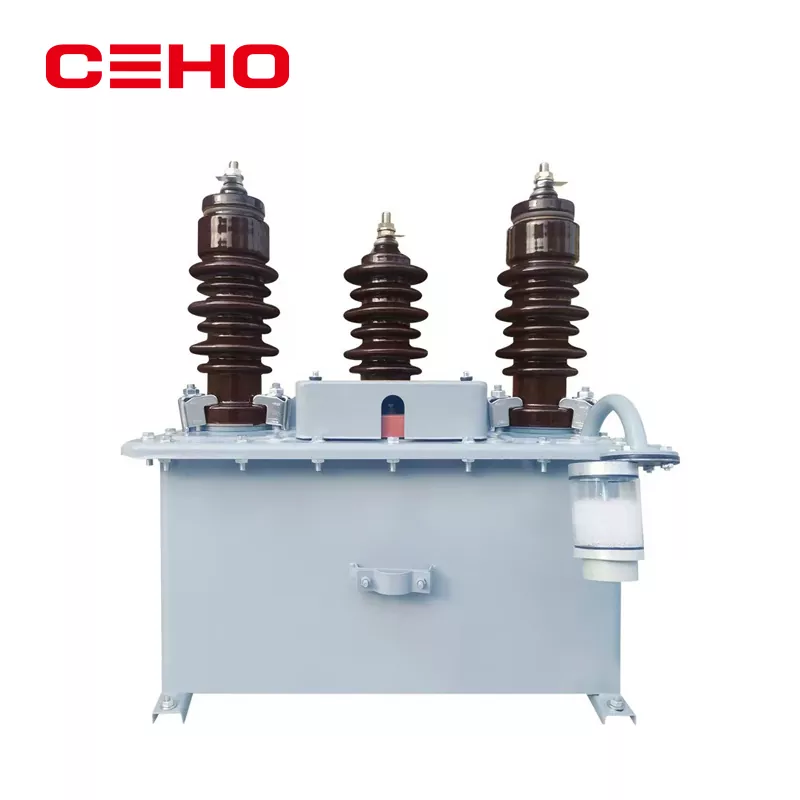

Што е комбиниран трансформатор?

Комбиниран трансформатор, исто така познат како трансформатор на комбиниран инструмент, интегрира aструен трансформатор (КТ)и анапонски трансформатор (VT или PT)во една компактна единица. Неговата примарна цел е да обезбеди точни сигнали за струја и напон за мерење, мерење, заштита и контрола во електроенергетските системи.

Со комбинирање на овие функции, комуналните услуги можат да ја намалат сложеноста на инсталацијата, да заштедат простор и да ја подобрат доверливоста на системот. Производителите како што сеCEHO POWER TECHNOLOGY GROUP CO., LTD.дизајнира комбинирани трансформатори за да ги исполни меѓународните стандарди, истовремено обезбедувајќи долгорочна оперативна стабилност.

Кои компоненти го сочинуваат комбинираниот трансформатор?

Типичен комбиниран трансформатор се состои од неколку интегрирани компоненти дизајнирани за перформанси и издржливост:

• Примарен изолациски систем (потопен во масло или сув тип)
• Јадрото на струјниот трансформатор и секундарните намотки
• Јадрото на напонскиот трансформатор и секундарните намотки
• Секундарна приклучна кутија
• Заштитно куќиште (порцелан или композит)

Овие компоненти се дизајнирани како обединета структура, обезбедувајќи конзистентна координација на изолацијата и намалени точки на дефект.

Како работат комбинираните трансформатори?

Комбинираните трансформатори работат со истовремено намалување на високата струја и високиот напон од примарниот систем до стандардизирани секундарни вредности погодни за броила, релеи и контролни уреди.

Делот на струјниот трансформатор произведува пропорционална секундарна струја, додека делот на напонскиот трансформатор обезбедува пропорционален секундарен напон. Двата излеза се изолирани од високонапонското примарно коло, обезбедувајќи сигурност и точност на мерењето.

Кои видови на комбинирани трансформатори се достапни?

Комбинираните трансформатори се достапни во различни конфигурации во зависност од барањата на системот:

• Комбинирани трансформатори потопени во масло
• Комбинирани трансформатори од сув тип
• Надворешни единици монтирани на столб
• Комбинирани трансформатори изолирани со гас

Секој тип е дизајниран за специфични нивоа на напон, услови на животната средина и методи на инсталација.

Зошто комбинираните трансформатори се подобри од посебните единици?

Во споредба со употребата на индивидуални струјни и напонски трансформатори, комбинираните трансформатори нудат неколку предности:

Овие предности ги прават комбинираните трансформатори особено погодни за модерни трафостаници и проекти за паметна мрежа.

Каде најчесто се користат комбинираните трансформатори?

Комбинираните трансформатори се широко користени во различни индустрии и енергетски инфраструктури:

• Среднонапонски и високонапонски трафостаници
• Објекти за производство на електрична енергија
• Системи за обновлива енергија
• Индустриски дистрибутивни мрежи
• Проекти за паметна мрежа и автоматизација

За повеќе увиди во решенијата за мерење на моќноста, посетете ги решенијата за трансформатори на инструменти.

Кои се клучните технички спецификации?

Кога ги оценуваат комбинираните трансформатори, инженерите обично ги земаат предвид следните параметри:

Како треба да го изберете вистинскиот комбиниран трансформатор?

Изборот на соодветниот комбиниран трансформатор бара внимателно разгледување на напонот на системот, рејтингот на струјата, барањата за точност, условите на животната средина и усогласеноста со релевантните стандарди.

Работа со искусни производители какоCEHO POWER TECHNOLOGY GROUP CO., LTD.обезбедува професионална техничка поддршка, приспособени решенија и долгорочна оперативна сигурност.

Најчесто поставувани прашања за комбинираните трансформатори

Која е главната цел на комбинираниот трансформатор?

Главната цел на комбинираниот трансформатор е да обезбеди точни мерења на струјата и напонот, притоа намалувајќи го просторот и сложеноста на инсталацијата.

Зошто се користат комбинирани трансформатори во трафостаниците?

Тие се користат затоа што ја подобруваат доверливоста, ги поедноставуваат жиците и поддржуваат прецизни функции за заштита и мерење.

Кои стандарди важат за комбинираните трансформатори?

Вообичаените стандарди вклучуваат IEC 61869, IEEE C57 и релевантни регионални спецификации за комунални услуги.

Колку долго е работниот век на комбинираниот трансформатор?

Со правилен дизајн, инсталација и одржување, комбинираните трансформатори можат сигурно да работат 25-30 години или повеќе.

Што ги прави комбинираните трансформатори погодни за паметни мрежи?

Нивниот компактен дизајн, прецизност и компатибилност со дигиталните системи за следење ги прават идеални за апликации за паметна мрежа.
