LZZB епоксидна смола од лиена изолација Тип на струен трансформатор

Струјниот трансформатор со изолација од тип на столб со лиена епоксидна смола LZZB е целосно затворен производ со структура на колона од лиена епоксидна смола. Применливо е за релејна заштита за мерење на електрична енергија и струја во електроенергетските системи со номинална фреквенција од 5DHz / 60Hz и номинален напон од 40,5 kV. Карактеристиките на овој производ вклучуваат висока динамичка термичка стабилност, голем излезен капацитет двојно повеќе, стабилни перформанси на изолација и отпорност на нечистотија.

Примарното намотување, секундарното намотување, прстенестото јадро и намотката на LZZBJ9-35 се обвиткани во изолатори од лиена епоксидна смола. Тоа е целосно затворена структура, која се карактеризира со одлични перформанси на топлинска изолација и капацитет отпорен на влага. На секундарната точка на жици е обезбедена разводна кутија. Има дупка на секоја од предната и од страната на разводната кутија, која одговара на терминалот за излез на жица и се користи за излез на жица. На основната плоча на производот има завртки за заземјување и четири отвори за инсталација за монтирање.

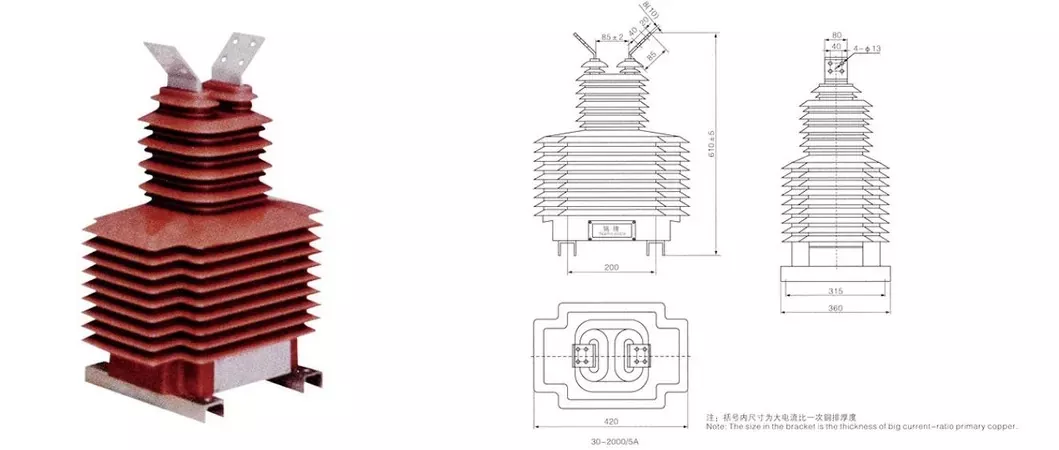

Цртеж на производот

Главен технички параметар (LZZB9-35/250W1)

1.Оценето ниво на изолација: 40,5/95/185kV

2. Фактор на моќност на оптоварување: cos ø=0,8(заостанува)

3. Номинална секундарна струја: 5A(или 2A,1A)

4.Оценета фреквенција:50Hz или 60Hz

5.Амбиентална температура:-5℃~+40℃

6. Стандард за производи: IEC185,GB1208-2006

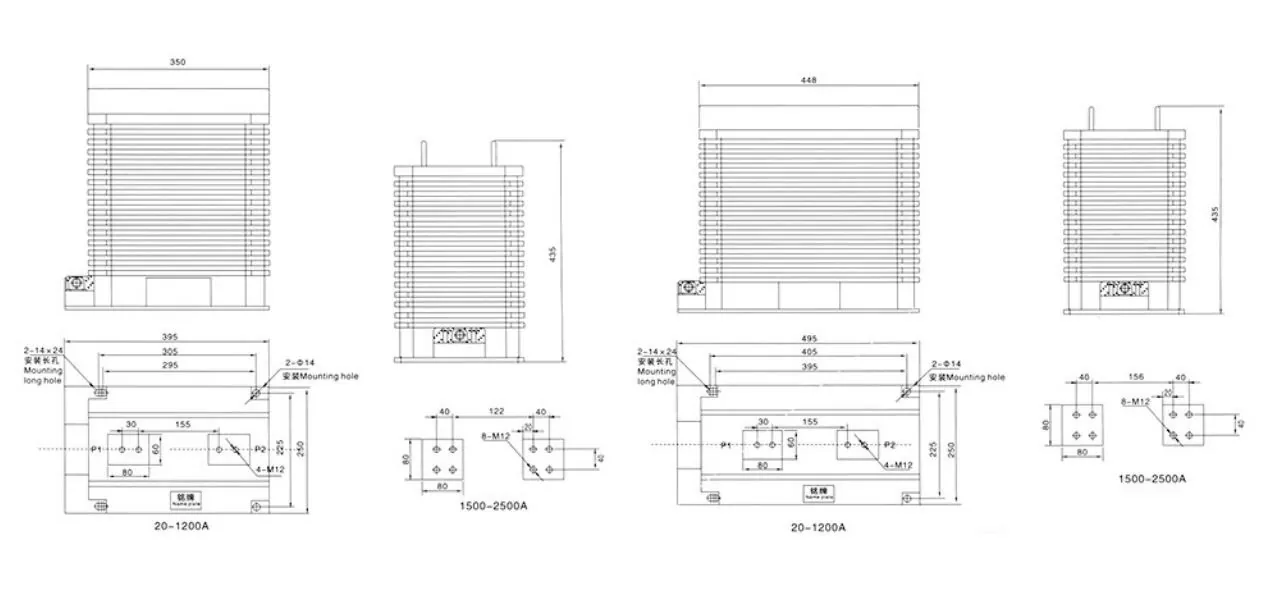

Целокупна димензија

Струјниот трансформатор со изолација од типот на столб со лиена епоксидна смола LZZB се применува на прекинувачки кабинети KYN28A, XGN15 и HXGN17 изолирани со воздух. Високонапонски простории за прстенести главни единици, трансформатори од типот кутија и кутии за дистрибуција на кабли; Потрошувачка на електрична енергија на централата, мерење/заштита на индустриски и рударски дистрибутивни простории; Подрачја со голема надморска височина, висока влажност и силно загадени области (тип против загадување со зголемено растојание за искачување е по избор)
