Што е MNS нисконапонски прекинувач за извлекување

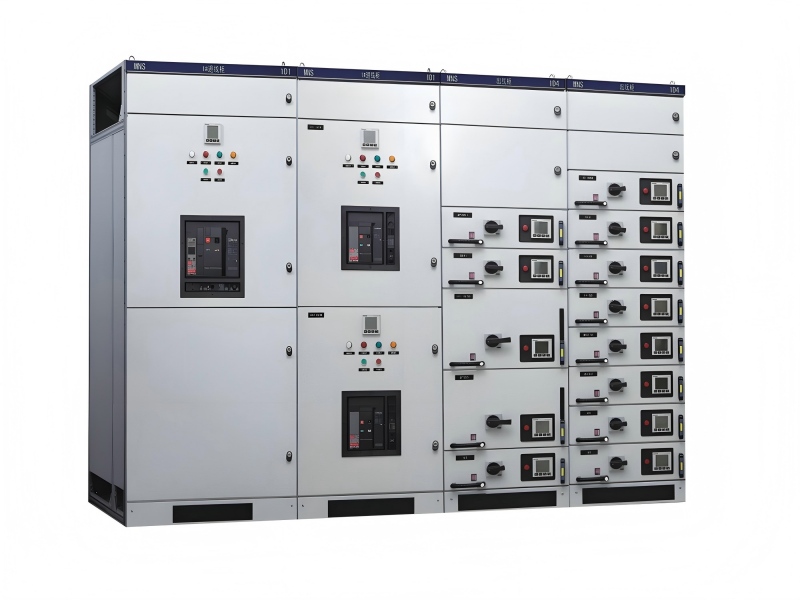

МНС нисконапонски прекинувач за извлекување

Нисконапонската разводна опрема за испуштање MNS е комбиниран уред со модули специјално дизајниран за нисконапонски системи за дистрибуција на електрична енергија, применлив за енергетски мрежи со AC фреквенција од 50-60Hz и номинален работен напон од 660V и пониска.

Нејзината основна структура е составена со челични рамки со модул од 25 mm, со дизајн со три позиции (поврзан/тест/одвоен) за фиоки и поддржува мешана конфигурација на 1-3 главни единици, како и 1/4 и 1/2 под-единици. Вкупната ефективна висина на инсталација на кабинетот достигнува 1800 mm. Максималната номинална струја на хоризонталната собирница на оваа опрема може да достигне 5000 А, а отпорната струја на вертикалната собирница се движи од 900 А до 1600 А, со степен на заштита што ги покрива стандардите IP30 до IP54.

Нејзините сценарија за примена вклучуваат конвенционални средини како што се електрани, индустриски и рударски претпријатија и општинска градба. По посебен третман, може да се користи и во екстремни средини како што се платформи за нафта и нуклеарни централи.

Содржина

1. Основна структура

2. Технички карактеристики

3. Приспособливост кон животната средина

4. Типични апликации

5. Иновативен дизајн

6. Контрола на квалитет

1. Структура на јадрото (модуларен, модул Е=25мм)

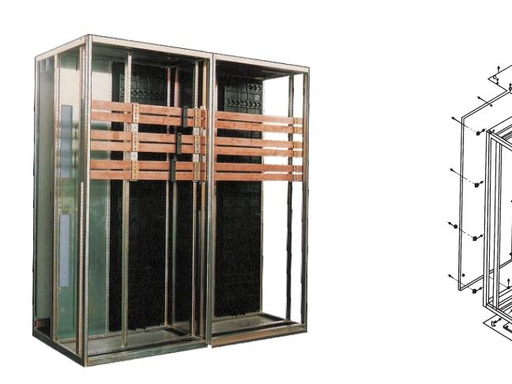

1.1 Рамка на кабинетот

- Материјал: Ладно валани челични профили во облик на C со отвори за модули од 25 mm, поцинкувани и испрскани со прав за одлични антикорозивни перформанси и сигурно заземјување.

- Заеднички димензии: Висина 2200мм, ширина 400/600/800мм, длабочина 800/1000мм.

- Дизајн на прегради: Независен функционален оддел, преграда за собирници и преграда за кабел со безбедна изолација помеѓу секоја област.

1.2 Функционални единици (тип на извлекување на јадрото)

(1) Единица за компјутер (напојувачка ќелија, дојдовен/автобуска спојка/внесувач со висока струја)

- Усвојува конфигурација на фиксен или извлечен тип, опремен со прекинувачи како Emax за апликации со голема струја.

- Положба на монтирање: Горен или заден дел од орманот, поврзан со главната собирница со голем капацитет на кршење.

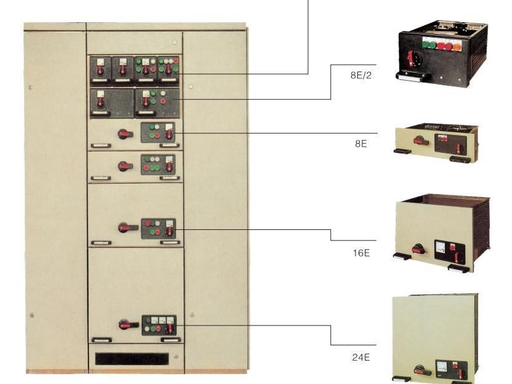

(2) Единица MCC (контролен центар на моторот, штекер од типот на фиока)

- Стандардни големини на фиоки: Висина 100/150/200mm (4E/6E/8E).

- Функции: Контрола на моторот (директен старт / стартување со ѕвезда-триаголник / мек старт), напојување, осветлување и контролни кола.

- Три работни позиции: Работни (поврзани), Тест (изолирани), Исклучување (исклучување), опремени со механички брави за да се спречи погрешно работење.

(3) Единица за компензација

- Инсталиран со кондензаторски и реакторски комплети за компензација на реактивна моќност и потиснување на хармониците.

(4) Мерна единица

- Опремен со PT, CT и електрични броила за реализација на мерење на електрична енергија и оперативен мониторинг.

1.3 Систем на собирници

- Главна шина: TMY бакарни шипки, хоризонтално распоредени со изолациски потпори за дистрибуција на електрична енергија.

- Дистрибутивна шина: Вертикално наредена и поврзана со фиоки преку приклучоци за доверливи перформанси на контактите.

- Систем за заземјување: Целосно заземјување на телото, рамката и фиоките на кабинетот за да се обезбеди континуирана заштита на перформансите.

1.4 Заштита и безбедност

- Степен на заштита: Стандардна IP30, приспособлива IP40/IP54 за заштита од електричен удар и туѓи предмети.

- Уреди за блокирање: Механички заклучувања за фиоки со три позиции, заклучување помеѓу прекинувачите и раставувачите, како и заклучување на вратите и прекинувачите.

- Структура на изолација: Инженерски пластични прегради со висока отпорност на пламен за спречување на лакот и заштита од случајен допир.

2. Технички карактеристики

Оптимизираниот дизајн базиран на ABB технологијата го реализира склопувањето на различни компоненти преку модуларизација. Единицата за фиока е опремена со механички уред за блокирање за да поддржува брзи операции на приклучување и исклучување. Приклучокот за главно коло се одликува со одличен капацитет за краткотрајно издржување и висок капацитет на кинење, со супериорна динамичка и термичка стабилност. Флексибилната електрична шема може да ги исполни повеќето сценарија за дистрибуција на енергија.

Кабинетот усвојува дебела структура на скелет со C-профил со двојна антикорозивна обработка на ладно валана челична плоча и алуминизирана цинкова плоча. Внатрешните функционални области вклучуваат преграда за хоризонтална собирница, преграда за електрични компоненти и преграда за кабел, кои се физички изолирани со инженерски пластични плочи отпорни на пламен. Стандардниот кабинет има целосна модуларна мешана конфигурација и силна приспособливост на сцената.

3. Приспособливост кон животната средина

Конвенционалниот опсег на работна температура не е повисок од +40℃ и не понизок од -5℃ за температурата на амбиенталниот воздух, при што просечната температура во рок од 24 часа не надминува +35℃. Во однос на условите на влажност, релативната влажност не смее да надмине 50% при максимална температура од +40℃ и може да достигне до 90% на +20℃.

Системите за дисипација на топлина со двоен режим се конфигурирани за посебни средини. Режимот на воздушно ладење прифаќа подвижни плочи за дисипација на топлина и мрежи за адсорпција на активиран јаглерод, додека режимот за ладење со вода прифаќа намотани водоводни цевки за циркулирачка дисипација на топлина. Режимот на работа може автоматски да се префрли според сензорите за влажност.

4. Типични апликации

Во полето за производство на електрична енергија, оваа опрема служи како централен кабинет за напојување за контрола на мотори со голема моќност и е опремена со конвенционални сериски прекинувачи. Во апликациите на трафостаницата, вертикалната собирница усвојува дизајн на двослојна структура со стабилни перформанси за континуирано носење струја. За сценаријата на петрохемиската индустрија, избрани се кабинети со степен на заштита IP54, а одделот на собирницата е обложен со боја отпорна на киселина и алкали.

Подобрениот патентиран модел лансиран во 2024 година додава фиоки за синхрони контролни фиоки со електричен телескопски шип и структури на екран со ротирачки филтер, што ја подобрува оперативната ефикасност и доверливост во сценаријата за производство, пренос и дистрибуција на енергија.

5. Иновативен дизајн

Патентот за корисен модел (CN215221413U) на Jiangsu Linmai Electric во 2024 година реализира работа на поврзување со повеќе фиоки, со електрични телескопски прачки кои го контролираат синхроното движење на три групи фиксни плочи.

Патентот за пронајдокот (CN114665407A) на Шандонг Дингшенг во 2024 година вклучува дизајн на перформанси отпорен на влага. Модуларната структура на фиоката, системот за дисипација на топлина со двоен режим и механизмот за активирање на индукција на влажност ја подобруваат приспособливоста во влажни средини. Уредот за поврзување на горната преграда на кабинетот и резервоарот за складирање вода ефикасно го спречуваат повратниот проток на дождовница, а структурата на водичот за проток на дното ја подобрува ефикасноста на одводот.

6. Контрола на квалитет

Производот има добиено CCC сертификат и го имплементира стандардот GB7251.1-2005 во производниот процес. Фабричкиот тест вклучува тест за диелектрична јачина 2500V/1мин.

Спецификациите за транспорт ја ограничуваат количината на единечна пратка на не повеќе од 4 единици, а вертикалното отстапување на подигањето треба да биде помало од 15 степени. За време на пуштањето во работа, потребни се повеќе од три тестови за приклучување на фиоки за да се обезбеди квалификуван отпор на контакт на контактите.

Резиме

Разводната постројка MNS е комплетна опрема од висока класа со низок напон со модуларен дизајн, извлечена структура, висока безбедност, практично одржување и интелигентна можност за проширување. Одликувајќи се со сигурна структура, стабилно напојување и флексибилно одржување, таа стана најпосакувана мејнстрим опрема за нисконапонски системи за дистрибуција на електрична енергија во индустриски и клучни градежни проекти.
