Како да изберете прекинувачи?

При изборот на прекинувачите, категоријата на употреба треба да се избере според специфичните услови на употреба и да се изберат параметрите како номинален работен напон, номинална струја и дотерувачка струја на уредот за исклучување. Заштитните карактеристики треба да се изберат со упатување на кривата на заштитните карактеристики обезбедени од примероците на производите, а карактеристиките на краток спој и коефициентот на чувствителност треба да се проверат. Класификација на прекинувачи (1) Прекинувач на рамката (ACB)

Рамковниот прекинувач, познат и како универзален прекинувач, сите негови делови се инсталирани во изолирана метална рамка, која обично е отворена и може да биде опремена со разни додатоци. Удобно е да се заменат контактите и деловите и често се користи во главниот прекинувач на крајот на напојувањето. Прекумерното ослободување вклучува електромагнетно, електронско и интелигентно ослободување. Прекинувачот има четиристепена заштита за долго доцнење, кратко доцнење, моментално и заземјување, а вредноста на поставувањето на секоја заштита се прилагодува во одреден опсег според степенот на рамката на обвивката.

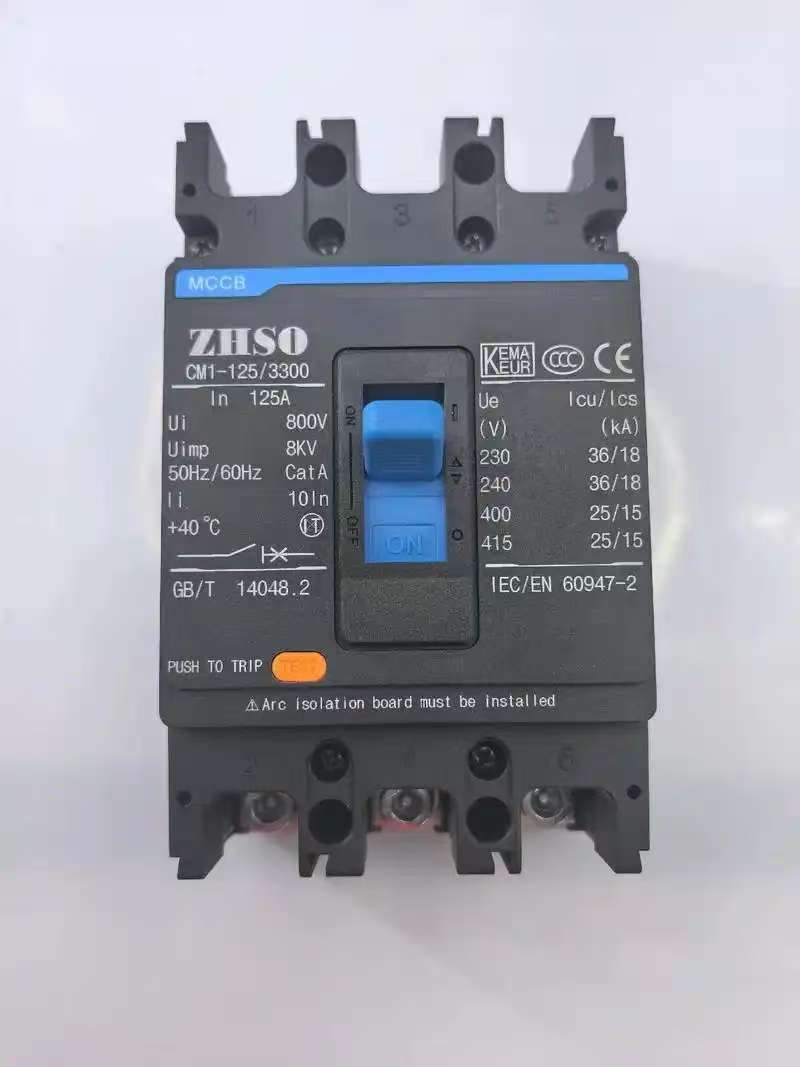

     (2) прекинувач со калап (MCCB)

Прекинувачот од обликуваниот случај се нарекува и прекинувач на колото на уредот, а надворешниот контакт на терминалот на жицата за заземјување, комората за гаснење на лакот, ослободувањето и механизмот за работа се сите инсталирани во пластична кутија. Помошните контакти, ослободувањето на недоволно напон и ослободувањето на шантот главно се модуларизирани, а структурата е многу компактна. Општо земено, одржувањето не се зема предвид, така што тие се погодни за прекинувачи за заштита на гранките. Автоматските прекинувачи со обликувани куќишта обично содржат термомагнетни исклучувачки единици, додека прекинувачите од обликувани куќишта со големи димензии се опремени со сензори за исклучување во цврста состојба.

Постојат два вида на прекуструјни уреди за исклучување за прекинувачи на кола: електромагнетни и електронски. Општо земено, прекинувачите со електромагнетно обликувани куќишта се неселективни прекинувачи со само два начини на заштита: долго доцнење и моментално. Прекинувачот со електронски обликуван случај има четири заштитни функции: долго доцнење, кратко доцнење, моментален и заземјување. Некои нови производи на електронски обликувани прекинувачи, исто така, имаат функција на регионално селективно преплетување.

Прекинувачите од обликувани куќишта обично се користат за контрола и заштита на дистрибутивните фидери, главниот прекинувач на нисконапонските излезни линии на мали дистрибутивни трансформатори, контролата на терминалите за дистрибуција на електрична енергија, а исто така и за прекинувачите за напојување на различни производствени машини.

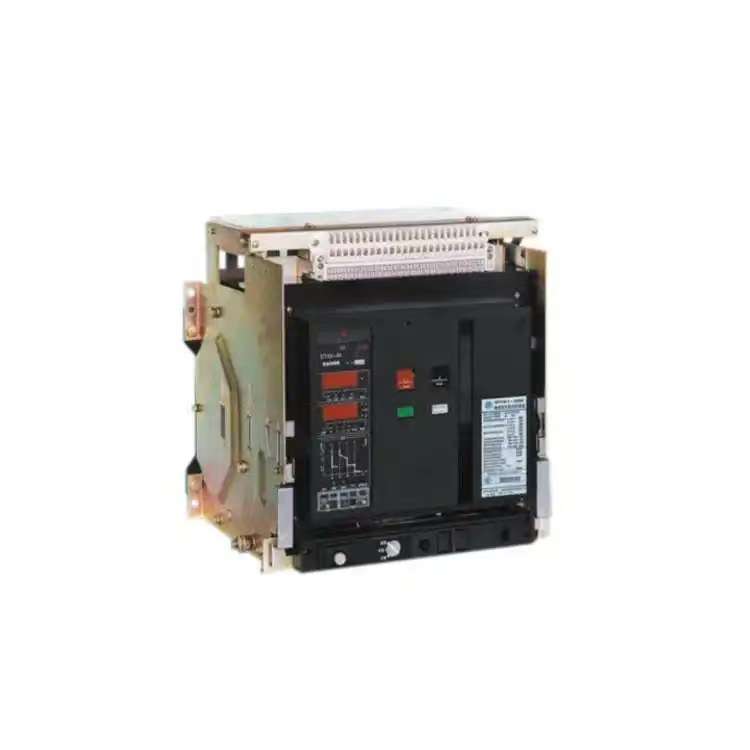

Прекинувачот на рамката е погоден за AC 50Hz, номинален напон 380V, 660V и номинална струја 200A-6300A дистрибутивна мрежа. Главно се користи за дистрибуција на електрична енергија и заштита на линиите и опремата за напојување од преоптоварување, недоволно напон, краток спој, еднофазно заземјување и други дефекти. Прекинувачот има различни интелигентни заштитни функции и може да постигне селективна заштита. Во нормални услови, може да се користи за ретко префрлување на линии. Прекинувачите под 1250A може да се користат за заштита на моторот од преоптоварување и краток спој во мрежата со наизменичен напон од 50Hz и 380V.

Прекинувачите од типот рамка, исто така, често се користат во главниот прекинувач за излез, прекинувачот за контакт на автобусот, прекинувачот за снабдување со голем капацитет и прекинувачот за контрола на моторот со големи размери на страната од 400V на трансформаторот.

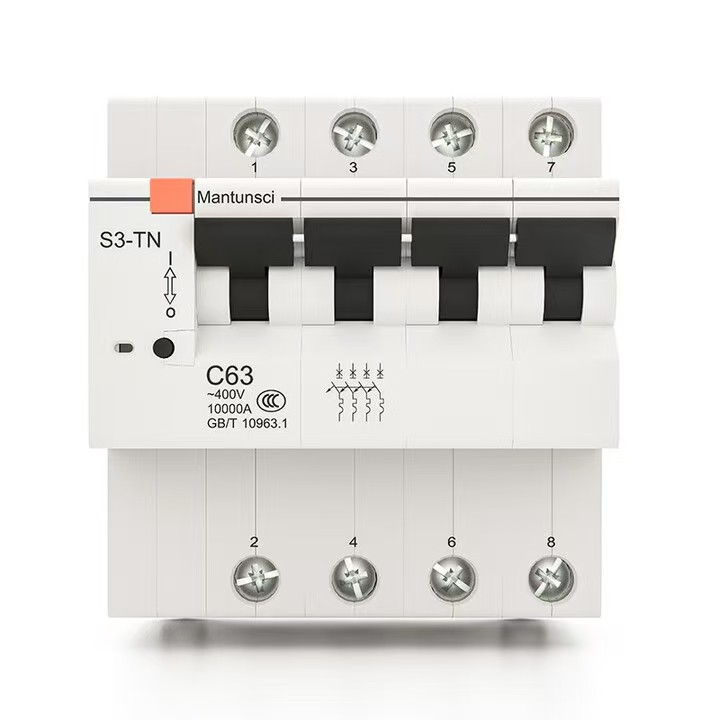

(3) Минијатурен прекинувач (MCB)

Минијатурниот прекинувач е еден од најкористените уреди за заштита на терминалите во изградбата на опрема за дистрибуција на електрични терминали. Се користи за заштита од краток спој, преоптоварување и пренапон на еднофазна и трифазна под 125А, вклучувајќи униполарна 1P, биполарна 2P, триполарна 3P и четирипола 4P.

Минијатурниот прекинувач е составен од механизам за работа, контакти, заштитни уреди (различни уреди за исклучување) и систем за гаснење на лак. Нејзиниот главен контакт е рачно управуван или електрично затворен. Откако главниот контакт е затворен, механизмот за слободно исклучување го заклучува главниот контакт во положбата за затворање. Намотката на прекуструјното ослободување и термичкиот елемент на термичкото ослободување се поврзани во серија со главното коло, а серпентина на ослободувањето под напон е поврзана паралелно со напојувањето.

Во електричното проектирање на градежни објекти, минијатурните прекинувачи главно се користат за преоптоварување, краток спој, прекуструјна, загуба на напон, недоволно напон, заземјување, истекување, автоматско префрлување на двојни напојувања и заштита и работа на моторите кога тие не се често стартувани.

Основни карактеристични параметри на прекинувачот

(1) номинален работен напон Ue

Номиналниот работен напон се однесува на номиналниот напон на прекинувачот, кој може да работи континуирано под наведените нормални услови за употреба и перформанси.

Во Кина, максималниот работен напон е 1,15 пати од номиналниот напон на системот на напонско ниво од 220 kV и подолу. Нивото на напон од 330 kV и погоре е 1,1 пати повеќе од номиналниот напон како највисок работен напон. Прекинувачот може да ја задржи изолацијата под највисок работен напон на системот и може да се затвори и отвора според наведените услови.

(2) Номинална струја во

Номиналната струја се однесува на струјата што ослободувањето може да помине долго време кога амбиентот

температурата е под 40 степени. За прекинувач со прилагодливо ослободување, тоа е максималната струја што ослободувањето може да помине долго време.

Кога температурата на околината надминува 40℃, но не повисока од 60℃, дозволено е да работи долго време со намалено оптоварување.

(3) Тековна поставка вредност Ir на ослободување од преоптоварување

Струјата ја надминува тековната поставка вредност Ir на патувањето, а прекинувачот се активира навреме. Таа, исто така ја претставува максималната струја што може да ја издржи прекинувачот без да се исклучува. Оваа вредност мора да биде поголема од максималната струја на оптоварување Ib, но помала од максималната струја Iz дозволена од линијата.

Ir на релето за термичко исклучување обично може да се прилагоди во опсег од 0,7 ~ 1,0 инчи, но ако се користи електронска опрема, неговиот опсег на прилагодување ќе биде поголем, обично 0,4 ~ 1,0 инчи.

(4) Вредност на подесување на струјата за прекинување на краток спој Im

Релето за прекинување на краток спој (моментално или кратко доцнење) се користи за брзо исклучување на прекинувачот кога се појавува висока вредност на струјата на дефектот, а прагот на неговото исклучување е Im.

(5) оценето кратко време издржи тековната Icw

Се однесува на моменталната вредност дозволена да помине во договореното време. Тековната вредност поминува низ проводникот во договореното време, а проводникот нема да се оштети поради прегревање.

(6) кршење капацитет

Капацитетот на прекин на струјното коло се однесува на способноста на прекинувачот безбедно да ја прекине струјата на дефектот, што не е нужно поврзано со неговата номинална струја. Има 36КА, 50КА и други спецификации претходно. Општо земено, тој е поделен на граничниот капацитет за прекин на краток спој Icu и Ic-и со капацитет за прекин на краток спој.

Општи принципи за избор на прекинувачи

Прво, типот и бројот на полот на прекинувачот се избираат според намената; Изберете ја номиналната струја на прекинувачот според максималната работна струја; Изберете го типот на ослободување и видовите и спецификациите на додатоците по потреба. Специфичните барања се како што следува.

1) Номиналниот работен напон на прекинувачот е поголем или еднаков на номиналниот напон на водот.

2) Номиналниот капацитет за вклучување-исклучување на краток спој на прекинувачот е поголем или еднаков на струјата на оптоварување за пресметување на линијата.

3) Номиналниот капацитет за вклучување-исклучување на краток спој на прекинувачот е поголем или еднаков на максималната струја на куса врска што може да се појави во водот (општо се пресметува според ефективната вредност).

4) Единечната струја на куса врска од фаза-земја на крајот од линијата е ≥1,25 пати поголема од моменталната (или краткото одложување) струјата за поставување на прекинувачот.

5) Номиналниот напон на ослободувањето на недоволно напон на прекинувачот е еднаков на номиналниот напон на водот.

6) Номиналниот напон на ослободувањето на шантот на прекинувачот е еднаков на напонот на контролното напојување.

7) Номиналниот работен напон на електричниот преносен механизам е еднаков на напонот на контролното напојување.

8) Кога прекинувачот се користи во колото за осветлување, моменталната струја на поставување на електромагнетното ослободување е генерално 6 пати поголема од струјата на оптоварување.

9) Кога се користи прекинувач како заштита од краток спој на еден мотор, струјата на поставување на моменталното исклучување е 1,35 пати (прекинувач од серијата DW) или 1,7 пати (прекинувач од серијата DZ) од почетната струја на моторот.

10) Кога прекинувачот се користи како заштита од краток спој на повеќе мотори, струјата на поставување на моменталното ослободување е 1,3 пати поголема од почетната струја на најголемиот мотор плус работната струја на останатите мотори.

11) кога прекинувачот се користи како главен прекинувач на нисконапонската страна на дистрибутивниот трансформатор, неговиот капацитет на прекин треба да биде поголем од вредноста на струјата на куса врска на нисконапонската страна на трансформаторот, номиналната струја на ослободување не треба да биде помала од номиналната струја на трансформаторот, а струјата на дотерување на стапката на заштита од краток спој на трансформаторот е вообичаено 61 пати повеќе од 610 пати поголема од општата брзина на заштитата на трансформаторот; Поставувачката струја на заштитата од преоптоварување е еднаква на номиналната струја на трансформаторот.

12) Откако типот и степенот на прекинувачот се прелиминарно избрани, неопходно е да се соработува со заштитните карактеристики на горните и долните прекинувачи за да се избегне прескокнување и да се прошири опсегот на несреќата.

Селективност на прекинувачот

Прекинувачите кои се користат во системот за дистрибуција на електрична енергија можат да се поделат на селективни и неселективни типови според нивните заштитни перформанси. Постојат два вида селективни нисконапонски прекинувачи: двостепена заштита и тристепена заштита. Меѓу нив, моменталните карактеристики и карактеристиките на кратко доцнење се погодни за дејство на краток спој, додека карактеристиките на долго одложување се погодни за заштита од преоптоварување. Неселективните прекинувачи обично се моментални и се користат само за заштита од краток спој. Некои од нив се дејства со долго одложување, кои се користат само за заштита од оптоварување. Во системот за дистрибуција на електрична енергија, ако прекинувачот на колото од горното ниво усвои селективен прекинувач на колото, а прекинувачот од пониско ниво усвои неселективен прекинувач на коло или селективен прекинувач, главно е да се користи разликата во дејството на одложување или времето на одложено дејство на ослободувањето со кратко одложување за да се добие селективност. Обрнете внимание на следните проблеми кога поминувате низ дејството на одложување на прекинувачот на следното повисоко ниво.

1) Без оглед на тоа дали следната фаза е селективен прекинувач или неселективен прекинувач на колото, струјата на подесување на моменталното ослободување прекуструјна на прекинувачот на колото од претходната фаза обично не треба да биде помала од 1,1 пати од максималната трифазна струја на куса врска на излезниот крај на прекинувачот на колото следната фаза.

2) Ако следната фаза е неселективен прекинувач, за да се спречи појава на струја на краток спој во колото заштитено со прекинувачот на колото на следната фаза, чувствителноста на моменталното дејство на оваа фаза не е доволна, така што прекумерното ослободување на струјата со кратко одложување на претходната фаза ќе дејствува прво и ќе ја изгуби својата селективност. Општо земено, струјата на поставување на прекумерното ослободување со кратко одложување на прекинувачот на колото на горното ниво не е помала од 1,2 пати поголема од моменталното ослободување на прекумерна струја на пониското ниво.

3) Ако следната фаза е исто така селективен прекинувач, за да се обезбеди селективност, времето на кратко одложување на дејството на прекинувачот во следната фаза е најмалку 0,1 секунди подолго од она на прекинувачот во следната фаза. Општо земено, за да се обезбеди селективно дејство помеѓу горните и долните нисконапонски прекинувачи, прекинувачот на горното ниво треба да избере прекумерна струја

ослободување со кратко задоцнување, а нејзината акциона струја треба да биде повеќе од едно ниво повисока од онаа на ослободувањето прекуструјна струја на пониско ниво, а барем акционата струја Iop.1 на прекинувачот од горното ниво не треба да биде помала од 1,2 пати поголема од онаа на прекинувачот од пониско ниво, односно iop1 ≥ 1,2 iop.2.

Каскадна заштита на прекинувачот

При дизајнирањето на системот за дистрибуција на електрична енергија, селективната соработка помеѓу горните и долните фази на прекинувачите мора да има „селективност, брзина и чувствителност“.

Селективноста е поврзана со соработката помеѓу горните и долните прекинувачи, додека брзината и чувствителноста се поврзани со карактеристиките на заштитните апарати и режимот на работа на линијата, соодветно.

Ако горните и долните прекинувачи се правилно усогласени, колото за дефект може селективно да се отстрани за да се осигура дека другите кола без дефекти во дистрибутивниот систем продолжуваат да работат нормално. Во спротивно, тоа ќе влијае на доверливоста на дистрибутивниот систем.

Каскадната заштита е конкретна примена на тековните ограничувачки карактеристики на прекинувачите. Нејзиниот главен принцип е да се користи тековната ограничувачка функција на супериорните прекинувачи за да се изберат прекинувачите со помал капацитет на прекин со цел да се намалат трошоците и да се заштедат трошоци.

Супериорниот прекинувач со ограничување на струјата QF1 може да ја прекине максималната очекувана струја на куса врска на местото на неговото инсталирање. Бидејќи врвните и подредените прекинувачи се инсталирани во серија во системот за дистрибуција на електрична енергија, кога ќе се појави краток спој на излезот од прекинувачот на колото на пониско ниво QF2, вистинската вредност на струјата на куса врска е далеку помала од очекуваната струја на краток спој таму поради ефектот на ограничување на струјата на супериорниот прекинувач QF1. Односно, капацитетот на прекин на пониското ниво на прекинувачот QF2 е значително зголемен со помош на супериорниот прекинувач QF1, кој го надминува неговиот номинален капацитет на прекин. Овој вид каскадна заштита, исто така, има одредени услови, како што е соседните кола да не можат да имаат важни оптоварувања (бидејќи штом ќе се активира QF1, колото QF3 исто така ќе ја изгуби моќноста), а во исто време, вредноста на моменталното поставување на QF1 и QF2 треба правилно да се усогласи. Каскадните податоци може да се утврдат само со експерименти, а соодветниот избор на горните и долните прекинувачи може да го одреди само производителот на прекинувачите.

Чувствителност на прекинувачот

Со цел да се осигури дека моменталното или краткоодложеното ослободување на прекуструјна струја на прекинувачот може да работи сигурно кога ќе се појави најмала грешка при краток спој во рамките на неговиот заштитен опсег под минималниот режим на работа на системот. Чувствителноста на заштитата на прекинувачот мора да го задоволува барањето од Кодексот за дизајн на нисконапонска дистрибуција (CB50054-95) дека неговата чувствителност не треба да биде помала од 1,3, односно Sp=lk.min/Iop≥1,3. Онаму каде што lop е акциона струја на моментално или кратко одложено ослободување на прекуструјна струја, Ik.Min е еднофазна струја на куса врска или двофазна струја на куса врска на крајот на линијата заштитена со прекинувач под минималниот режим на работа на системот, а Sp е чувствителноста на прекинувачот.

При изборот на прекинувач, треба да се обрне внимание и на проверката на неговата чувствителност. За селективен прекинувач и со кратко доцнење и со моментално ослободување прекуструјна, треба да се потврди само чувствителноста на дејството на прекумерното ослободување со кратко одложување, а не треба да се потврди чувствителноста на дејството на моменталното ослободување на прекумерна струја.

Избор и поставување на ослободување на прекинувачот

(1) Поставување на акциона струја на моментално ослободување прекуструјна

Меѓу предметите заштитени со прекинувачот, има одредена електрична опрема, која за кратко време за време на процесот на стартување ќе произведе висока врвна струја неколку пати поголема од нејзината номинална струја, со што прекинувачот ќе издржи голема врвна струја за кратко време. Активната струја lop(o) на моменталното ослободување на прекуструјна мора да ја избегне врвната струја Ipk на водот,

односно ИОП (о) ≥ krel ipk. Каде што Крел е коефициентот на доверливост. При изборот на прекинувач, треба да се обрне внимание на избегнување на врвната струја на моменталното ослободување преку струја на прекинувачот, за да се избегне погрешна работа на прекинувачот.

(2) Поставување на акциона струја и време на дејство на кратко одложено ослободување на прекуструјна струја.

Активната струја (и) на кратката одложена прекуструјна ослободување исто така треба да ја избегне врвната струја Ipk на линијата, односно IOP (и) ≥ krel ipk. Каде што Крел е коефициентот на доверливост. Времето на дејство на ослободување прекумерна струја со кратко одложување е генерално поделено на три вида: 0,2s, 0,4s и 0,6s. Се одредува според заштитната селективност на предните и задните заштитни уреди, а времето на дејство на првата заштита треба да биде подолго од она на втората заштита за временска разлика.

(3) Поставување на акциона струја и време на дејство на ослободување на прекумерна струја со долго одложување.

Прекумерното ослободување со долго одложување главно се користи за заштита на преоптоварувањето, така што неговата акциона струја Iop(l) треба само да ја избегне максималната струја на оптоварување на линијата, односно пресметаната струја I30, односно IOP (L) ≥ Krel I30. Каде што Крел е коефициентот на доверливост. Времето на дејство на ослободување на прекумерна струја со долго одложување треба да го избегне траењето на краткотрајното преоптоварување, за да не предизвика погрешна работа на нисконапонскиот прекинувач.

(4) Барањата за совпаѓање помеѓу акционата струја на ослободувањето прекуструјна и заштитената линија.

За да се спречи прегревање на изолираниот кабел, оштетување или дури и пожар предизвикан од преоптоварување или краток спој, а прекинувачот да не се исклучува, акциониот тековен круг на прекумерното ослободување на прекинувачот треба да ги исполнува барањата на формулата и lop≤Kol·Ial. Каде што Ial е дозволената струјна носивост на изолираниот кабел; Kol е дозволениот коефициент на краткотрајно преоптоварување на изолираниот кабел и генерално е 4,5 за моментално и кратко одложување преку струја; За долго одложено ослободување од прекумерна струја, земете 1.1 за заштита од краток спој и 1 само за заштита од оптоварување. Ако горенаведените барања за усогласување не се исполнети, работната струја на ослободувањето треба повторно да се избере или површината на напречниот пресек на проводникот или кабелот треба соодветно да се зголеми.
