Европски тип Надворешна монтажна трафостаница

Монтажна трафостаница на отворено од европски тип има интегриран дизајн три-во-едно кој комбинира високонапонска разводна опрема, трансформатори и нисконапонска разводна постројка за силна комплетност на системот; Сеопфатната заштита од висок/низок напон обезбедува безбедно, сигурно работење и поедноставено одржување; Се одликува со компактен отпечаток, намалени инвестиции, краток производствен циклус и лесна мобилност; Флексибилни жици конфигурации; Уникатна структура: Двослојното куќиште со композитни панели со саќе обезбедува цврста изолација, дисипација на топлина, вентилација, естетска привлечност и висока IP оцена. Материјалите за куќиште вклучуваат нерѓосувачки челик, легура на титаниум, легура на алуминиум, ладно валани челик и челик обложен со боја; Достапни се повеќе конфигурации: општа намена, во стил на вила, компактна итн. Главните прстенести единици со висок напон може да бидат опремени со терминали за мрежна автоматизација (FTU) за сигурно откривање на кратки кола и еднофазни дефекти на заземјувањето. Има можности за „четири далечински“ (далечински управувач, далечинско мерење, далечинско сигнализирање, далечинско прилагодување), што ги олеснува надградбите на автоматизацијата на дистрибутивната мрежа.

Технички параметри

Забелешка: Ставките 5 и 6 не се потребни кога капацитетот на трансформаторот е помал од 200 kVA.

Услови за употреба

Корисниците треба да ги дадат следните информации доколку нарачаат:

• Надморска височина: Ш 1000м;

• Температура на околината: ·25. (:~+40. (:;

• Релативна влажност: дневната просечна вредност не е поголема од 95%, а месечната просечна вредност не е поголема од 90%;

• Ниво против вибрации: хоризонтално забрзување 0,4m/s2, вертикално забрзување 0,15m/s2;

• Ве молиме потврдете дека местото на инсталација нема да претрпи силен удар, сериозно загадување и хемиска корозија и дека нема спроводлива прашина или опасност од експлозија. Доколку не ги исполнува условите за нормални услови за употреба, ве молиме контактирајте со Ceho за решение.

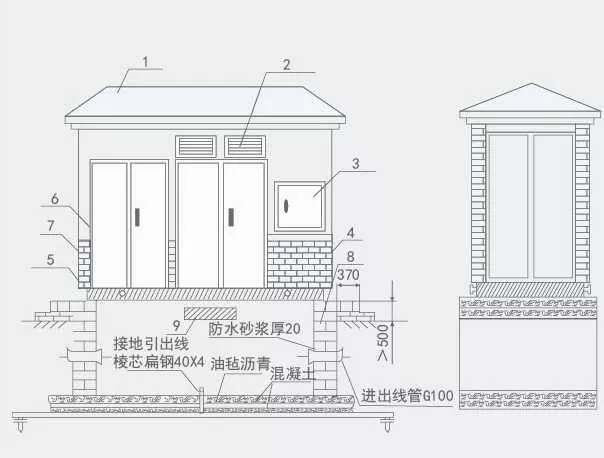

Цртеж со димензии за инсталација

1. Покрив

2. Ролетни

3. Надворешна мерна кутија

4. Прстен за подигнување

5. Крута шасија со слот

6. Врата

7. Лента од тули, имитација на површината на ѕидот од тули

8. Бетонска основа

9. Отвор за основање на гробот

Треба да знаете кога нарачувате

Во моментот на вашата нарачка, мора да ги дадете следните информации:

· Барања за модел, капацитет, количина, боја и големина, материјал од школка;

· Модел на трансформатор, перформанси, режим на поврзување, опсег на допирање и барања за импеданса;

· Шема на примарни жици од страна на висок напон, модел на компонента, спецификација и барања;

· Масло за трансформатор (25 #, 45 #, масло со висока точка на палење);

·Конфигурациски барања за интелигентни мрежи за управување со енергија или мрежи за управување со имот;

·Еколошки барања за употреба.
