BS фотоволтаичен кутија-тип трансформатор

Електричната енергија што ја создаваат фотоволтаичните ќелии е нисконапонска еднонасочна струја. Откако ќе се собере и преврти во трифазна нисконапонска наизменична струја, BS Photovoltaic Box-Type Transformer се зголемува до 10kV, 20kV или 35kV со наменска фотоволтаична монтажна трафостаница и е поврзан на мрежата. Фотоволтаичните монтажни трафостаници обично имаат повеќе нисконапонски влезни линии, со посебен трансформатор на нисконапонската страна. Монтажниот трансформатор е опремен со интелигентен контролен систем кој го поставува работниот статус на секоја компонента во централна контролна просторија за централизирано следење.

Наменските префабрикувани трафостаници за производство на енергија од ветер се користат за конвертирање на излезниот напон од 690V од турбините на ветер на 10kV или 35kV за поврзување на мрежата. Вообичаено, генераторскиот сет се користи заедно со монтажната трафостаница во чекор, и има само една влезна линија со низок напон.

BS Photovoltaic Box-Type Transformer и префабрикуваните трафостаници специфична за ветерната енергија обично користат структура на склопување на трансформаторот за да ја намалат големината и отпечатокот, олеснувајќи го транспортот и инсталацијата. Во споредба со монтажните подстаници, тие се полесни и поради елиминацијата на потребата од дополнителен трансформаторски систем за ладење, нудат поголема ефикасност на конверзија.

Кога користите префабрикувани подстаници, може да се инсталираат внатрешно и трансформатори потопени во масло и сув тип.

Технички параметри

Режимот на инсталација на специјална трафостаница од типот на кутија за производство на фотонапонска енергија и специјална трафостаница од типот на кутија за производство на енергија од ветер ќе се определи според конструктивната форма избрана во дизајнот на библиотеката. Треба да се постави специјална основа за инсталација и да се преземат неопходни мерки за заземјување и прицврстување. Ве молиме погледнете ги основните методи на производство и инсталација на монтажни кутиски трафостаници и комбинирани трансформатори.

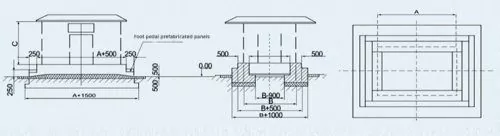

Дијаграм на основата за инсталација

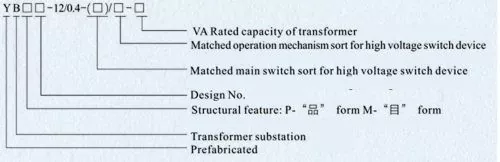

Модел и значење

Карактеристики на производот

1. BS Photovoltaic Box-Type Transformer школка усвојува напреден технолошки дизајн, има разновидна сигурна гаранција за изведба, издржлива, топлинска изолација, вентилација, отпорност на корозија, спречување прашина, водоотпорна, спречување на мали животни, прекрасен изглед. Материјалите од школка може да се изберат плоча од алуминиумска легура, челична плоча, композитна плоча, нерѓосувачки челични плочи и неметални.

2. XGN15, HXGN17 или KNYN 28A може да се изберат како влезна линија, мерење на висок напон и излезна линија за висок напон за високонапонска разводна опрема. Страната со висок напон може да се распореди во различни режими на напојување, вклучувајќи прстенест мрежно напојување, терминално напојување, двојни елементи за напојување и напојување со висок напон, итн. барањата за мерење на висок напон. Главниот прекинувач се препорачува да користи прекинувач за оптоварување или вакуумски прекинувач, компактна и разумна структура и има добар ефект против погрешно работење.

3. GGD, GCS или MNS може да се изберат како нисконапонска разводна опрема, компензација на реактивна моќност и нисконапонска појдовна линија. Нисконапонската страна ја прифаќа структурата на панелот/кабинетот, која може да ги исполни функциите на дистрибуција на енергија, дистрибуција на електрична енергија на осветлување, компензација на реактивна моќност, мерење на електрична енергија итн. Главниот прекинувач е обичен прекинувач за оптоварување или интелигентен прекинувач, кој е флексибилен за инсталирање и лесен за ракување.

4. Трансформаторот може да биде целосно запечатен трансформатор потопен во масло или трансформатор од сув тип. За трансформаторите потопени во масло се препорачуваат моделите S9, S11, S13 или SH15, додека за трансформаторите од сув тип се препорачуваат моделите SCB11, SCB12, SCB14 или SCBH15. Можат слободно да се конфигурираат според реалните потреби на клиентите, изборот е пофлексибилен.

5. Горниот капак на кутијата го прифаќа дизајнот на двослојната структура, а средниот слој е исполнет со пена пластика, така што ефектот на топлинска изолација е добар. Трансформаторската просторија е опремена со уреди за следење против кондензација и автоматска контрола на температурата, уреди за греење и ладење. Уредот отпорен на прашина е поставен на позицијата што одговара на затворачот надвор од плочата на вратата и страничната плоча.

Работна средина

1. Висината не смее да надмине 1000 m;

2.  Амбиентална температура: - 25 ° C ~ + 40 ° C;

3. Релативна влажност: дневната просечна вредност не смее да биде поголема од 95%, а месечната просечна вредност не треба да биде поголема од 90%;

4.  Масто за инсталација: место без пожар, опасност од експлозија, проводен прав, хемиски корозивен гас и насилни вибрации.

Доколку се надминат горенаведените услови, корисникот може да преговара со нашата компанија.
