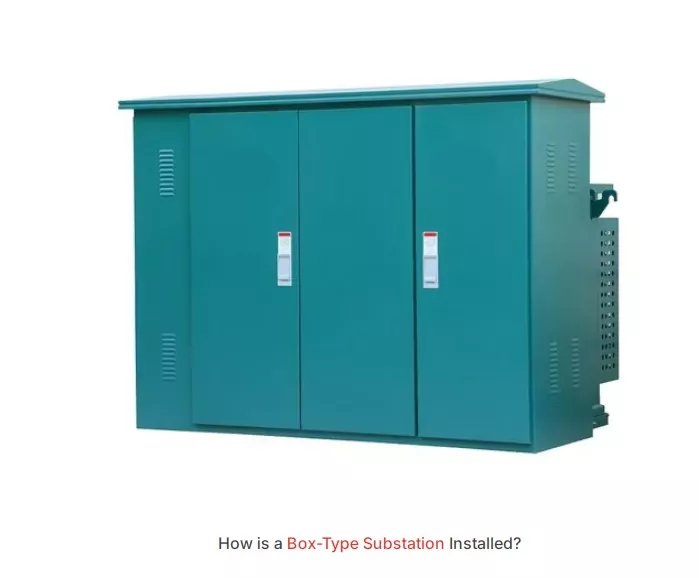

Географска трафостаница од типот кутија

Географските трафостаници од типот на кутија ја револуционизираат дистрибуцијата на електрична енергија, нудејќи компактни, ефикасни и многу сигурни решенија за модерни електрични системи. Дизајнирани да ги задоволат растечките барања на урбанизацијата, индустрискиот развој и дистрибуираното производство на енергија, овие трафостаници беспрекорно ја комбинираат елегантната естетика со напредната функционалност. Широко распоредена во различни апликации - од урбани мрежи до проекти за обновлива енергија - оваа трафостаница обезбедува неспоредлива разновидност. Овој водич ќе истражува во основните компоненти, принципите на дизајнирање и предностите на контејнеризираните трафостаници, помагајќи ви целосно да ја сфатите нивната клучна улога во надградбата на енергетската инфраструктура.

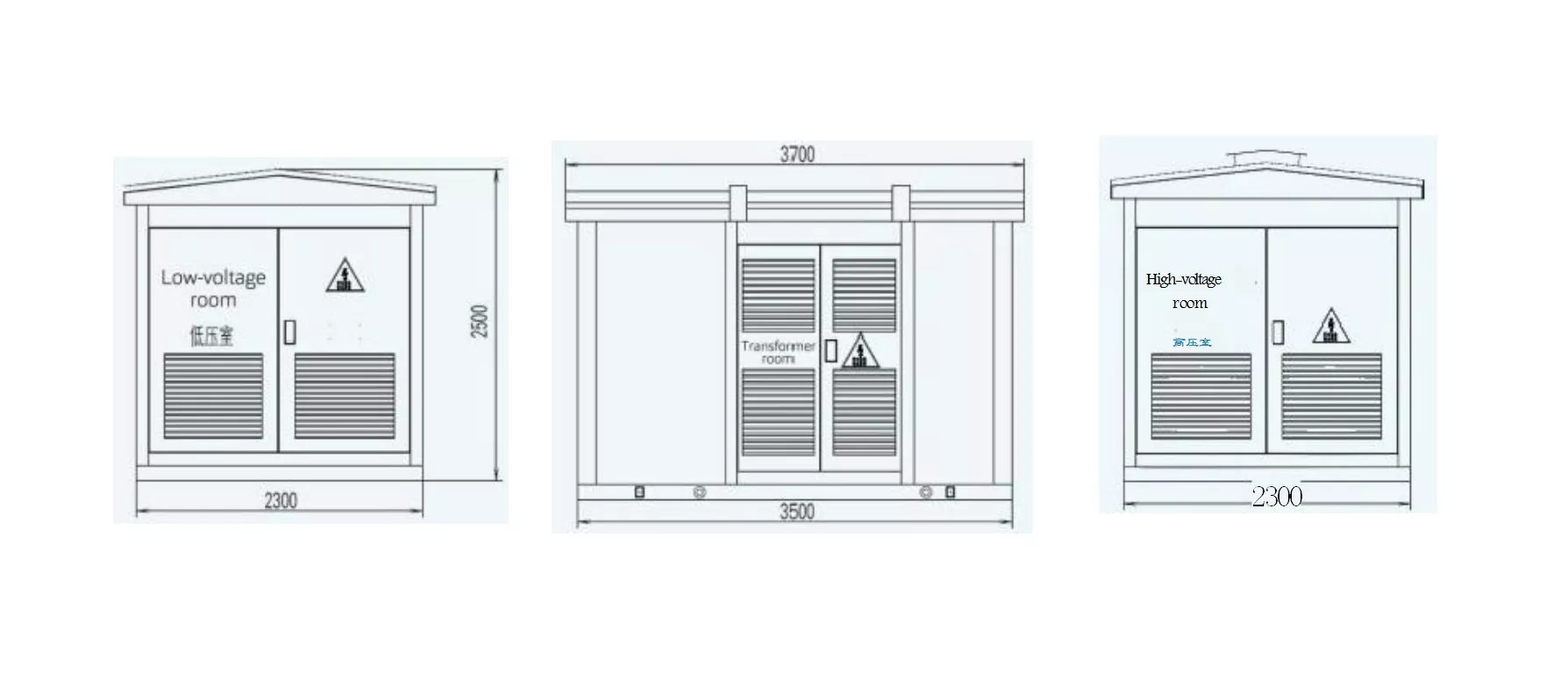

Цртеж на границите на кутијата: (земи 630 kVA како пример)

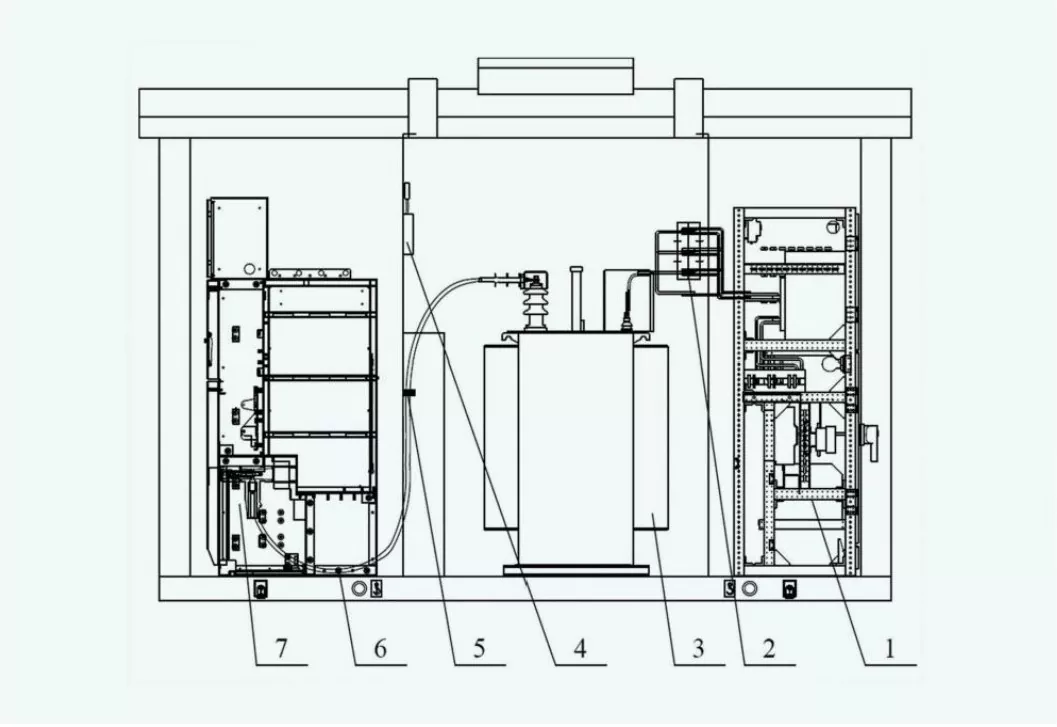

Клучни компоненти

●Високонапонска разводна опрема

Одговорен за влез и исклучување на високонапонско напојување. Клучните технички параметри вклучуваат номинален напон (12kV, 24kV или 36kV) и капацитет за прекин на краток спој (25kA до 40kA).

●Трансформатор

Се користи за намалување на висок напон до помал употреблив напон. Параметрите вклучуваат капацитет (во опсег од 50kVA до 2500kVA), класа на изолација и ефикасност (обично над 98%).

● Нисконапонска разводна опрема

Одговорен за дистрибуција на струја до крајните корисници и обезбедување заштита на кола. Компонентите вклучуваат прекинувачи, осигурувачи и броила. Номиналниот напон се движи од 0,4 kV до 1 kV и номиналните струи до 6300 А, во зависност од апликацијата.

● Прилог

Заградата на трафостаница од типот на кутија може да обезбеди физичка заштита и запечатување на животната средина. Нашите производи се генерално IP54 или IP65 дизајн на ниво на заштита, надворешната и суровата средина има висока приспособливост.

● Помошен систем за напојување

Ова е за напојување на внатрешната опрема (вентилатори за ладење, греалки и осветлување). Параметрите вклучуваат номинален напон (220V или 110V AC/DC) и капацитет за напојување.

● Систем за ладење

Погрижете се трансформаторите и другите компоненти да работат во термички граници. Режимот на ладење може да биде природно ладење со воздух (AN) или принудно воздушно ладење (AF), ве молиме проценете според капацитетот на оптоварување и околината.

● Систем за заштита и контрола

Содржи релеи, контролни единици и уреди за следење за безбедноста и стабилноста на системот. Заштитните поставки бараат прагови на струја и напон кои важат за целиот систем.

● Систем за заземјување

Обезбедува критична безбедност од електричен удар и обезбедува дисипација на струјата на дефект. Системот за заземјување се состои од галванизиран челик или бакарна лента дизајнирана за низок отпор, под 1Ω во повеќето инсталации.

Инсталација

Постојат неколку клучни чекори за инсталирање на трафостаницата Географска кутија.

1. Избор и подготовка на локација

Местото треба да биде рамно, стабилно и добро исцедено.

2. Изградба на темели

Изградете армирано-бетонски темели за да ја поддржите тежината на трафостаницата и да обезбедите структурна стабилност.

3. Позиционирање и собрание

Кутијата се поставува на основата со помош на опрема за подигнување и се обезбедува од механички сили со завртки или сидра.

4. Електрична врска

Поврзете ги влезните и излезните кабли со високонапонските приклучоци. Обрнете внимание на заземјувањето мора да биде точно, што е многу важно за безбедноста на системот.

5. Тестирање и пуштање во работа

Целосна инсталација Изведете тестови за отпор на изолација, калибрација на заштитните релеи и функционални проверки на сите компоненти. Пред да ја вклучите трафостаницата, добро е повторно да го потврдите вашиот локален електричен код.
