Американска преинсталирана трафостаница од типот кутија

Оваа американска преинсталирана трафостаница од типот на кутија е исто така опремена со различни безбедносни уреди, вклучувајќи систем за заземјување, уреди за заштита од дефекти и одводници на пренапони, обезбедувајќи дека системот за напојување работи безбедно и сигурно во секое време. Понатаму, дизајнот на производот ја нагласува леснотијата на инсталација и ракување. Неговите претходно склопени компоненти вклучуваат трансформатори, прекинувачи и разводни уреди, со што ефективно се скратува циклусот на инсталација и се намалуваат трошоците за работна сила. Трафостаницата е опремена и со напреден систем за следење, што им овозможува на операторите да го следат и управуваат електроенергетскиот систем во реално време преку централна контролна просторија. Монтажна модуларна трафостаница во американски стил е висококвалитетно решение за индустриски и комерцијални апликации, задоволувајќи ги потребите за безбедна и сигурна дистрибуција на електрична енергија на рентабилен начин.

Технички параметри

● Осигурувач

Високонапонската страна на Американската претходно инсталирана трафостаница Box-Type усвојува осигурувач за резервна заштита и осигурувач за приклучок во серија за заштита на целосен опсег. Резервниот заштитен осигурувач е осигурувач со висок напон за ограничување на струјата потопен во масло со голем капацитет на прекин. Осигурувачите за приклучување ќе стартуваат само кога има дефект во трансформаторот. Осигурувачот со двојна индукција може да обезбеди двојна заштита за струја и температура. Ако е издуван, јадрото на осигурувачот може лесно да се замени на лице место.

Структура и редослед на работа

1. Распоредот

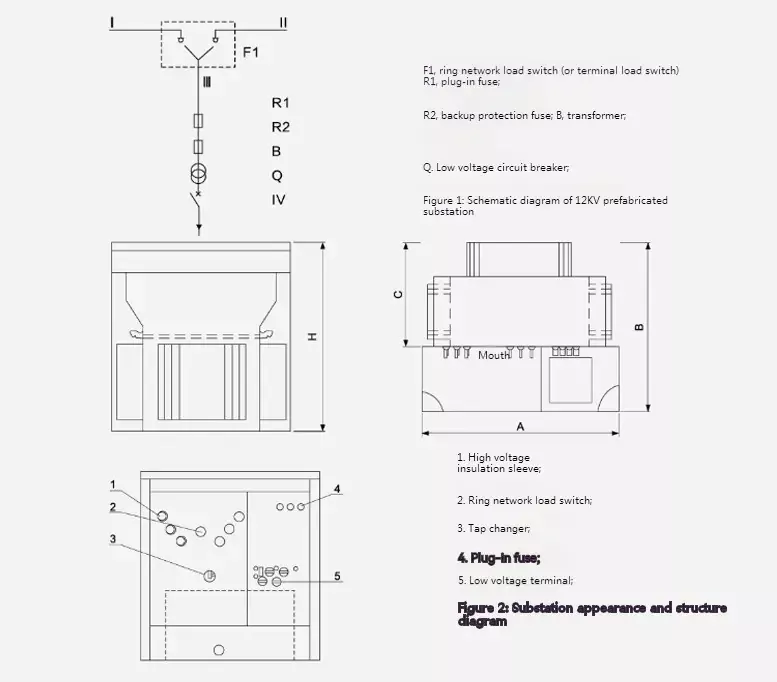

Обликот и структурата на Американската преинсталирана трафостаница од типот кутија е прикажана подолу. Резервоарот е поделен на горниот резервоар под висок притисок и долниот резервоар на трансформаторот. Овие два дела се само електрично поврзани и маслото не циркулира. Меѓу нив линиите "I" и "I" се прстенести мрежни доводници," ll" гранка е гранка на трансформаторот, а излезот на "V" е низок.

Трафостаницата може да се користи за систем за напојување со прстенеста мрежа и терминален систем за напојување. Напојувањето на линијата и гранката „l III“ се префрлува со прекинувачот за оптоварување на прстенестата мрежа. Во исто време, високонапонската страна на трансформаторот е опремена со осигурувач на влезниот крај, кој може да го заштити колото на гранката и да избегне краток спој, исто така, може да избере дефекти со висока температура и преоптоварување и преоптоварување на уредите. громобрани.а нисконапонскиот крај на трансформаторот излегува по минување низ амперметарот и нисконапонскиот прекинувач.

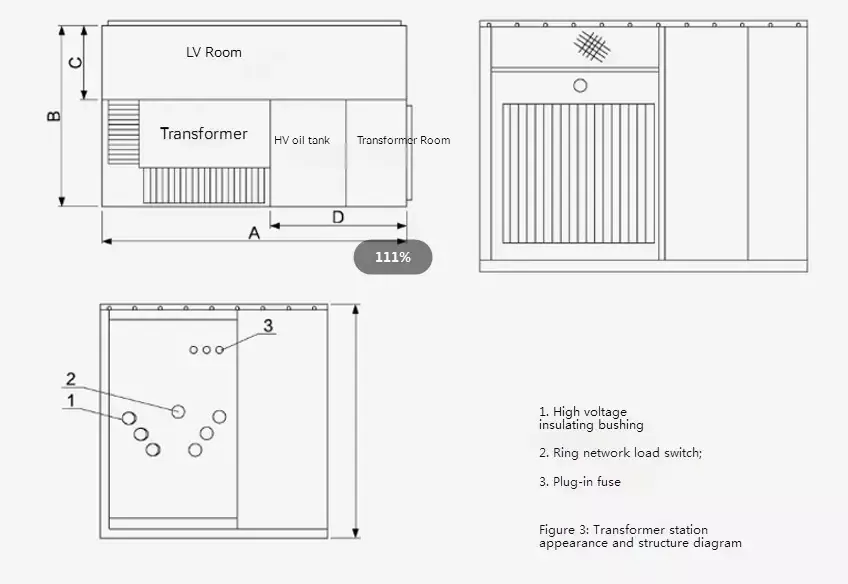

Димензии и тежина

2. Трансформаторот

За американските претходно инсталирани трафостаници од типот кутија, ги користиме новите трифазни трансформатори потопени во масло од сериите S9 и S11 со мали загуби без оптоварување, низок пораст на температурата, низок шум и мала висина. И загубите без оптоварување и загубите на оптоварување се помали од оние на оригиналниот трансформатор S9.

Трансформаторот прифаќа целосно запечатена структура за ефикасно изолирање на загадувањето на воздухот и влагата. На врвот на резервоарот за масло се остава воздушно перниче од 40-90 mm, кое заедно со брановидната структура на обвивката на резервоарот за масло игра улога во ладењето и намалувањето на внатрешниот притисок.

Димензии и тежина
