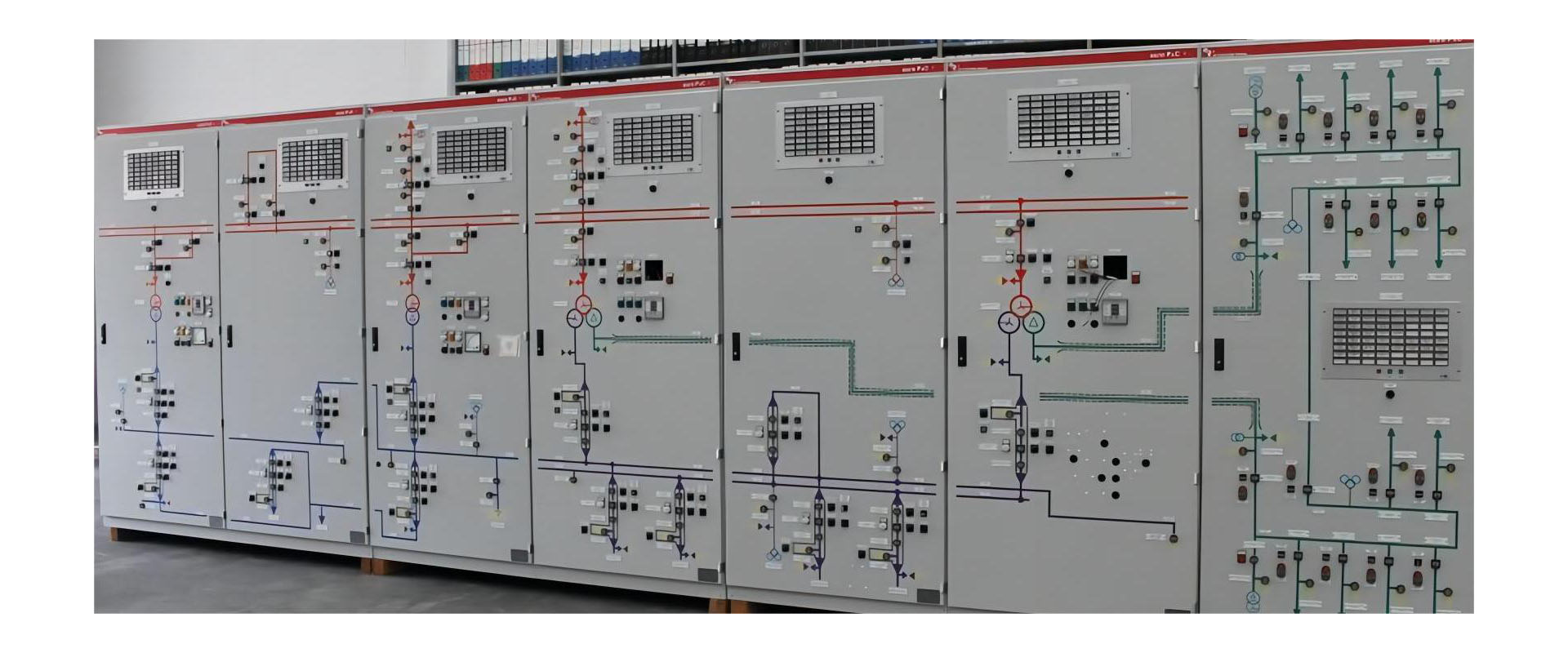

Нисконапонска комплетна опрема

1.Основна дефиниција

Нисконапонската комплетна опрема е комплетен сет на електрични уреди што се користат за дистрибуција, контрола и заштита на енергијата во сценарија каде што наизменичниот напон е ≤ 1000V, а DC напонот е ≤ 1500V. Тоа главно вклучува нисконапонски комплетни разводни уреди, нисконапонски прекинувачки кабинети, нисконапонски дистрибутивни кутии и други категории. Како основна опрема за нисконапонски пренос на енергија во електроенергетските системи, таа е широко користена во фабрики, згради, нова енергија и други области.

Дизајнот, производството и работењето на таквата опрема мора строго да се усогласат со серијата GB/T 7251 на националните стандарди и мора да ја поминат Кинеската задолжителна сертификација на производи (CCC). Во моментов, нисконапонската комплетна опрема се надградува кон интелигенција и дигитализација. Меѓународниот стандардДополнителни барања за интелигентна комплетна опрема(IEC TS 63290), предводен и формулиран од Кина, е официјално објавен, обезбедувајќи меѓународна основа за индустриски развој. Новата генерација на интелигентна опрема генерално е опремена со дигитални порти и безжични сензори, кои можат да реализираат следење на работниот статус во реално време, предвидливо одржување на дефекти и далечински управувач. На пример, ABB MNS® 3.0 дигиталната нисконапонска разводна опрема и домашната нисконапонска комплетна опрема од класа 1E за Hualong One се типични претставници во индустријата.

2. Состав на опрема

Основните функции на нисконапонската комплетна опрема се: примање и разумна дистрибуција на моќта што ја пренесуваат трансформаторите; заштита на кола од преоптоварување и дефекти на краток спој; реализирање на контрола на префрлување и следење на работата на внатрешните прекинувачки уреди.

Од гледна точка на поделба на категоријата, таа опфаќа нисконапонски прекинувачи, дистрибутивни табли, контролни кутии, кутии со прекинувачи и друга опрема. Според функциите, може да се подели на кабинети за PCC од типот на дистрибуција (Центар за контрола на енергија) и кабинети од типот на мотор MCC (Центар за контрола на мотор). Вообичаените типови на кабинети во нисконапонските системи за дистрибуција на електрична енергија вклучуваат дојдовни кабинети, кабинети за компензација на кондензатор, кабинети за спојување, појдовни кабинети и така натаму. Кабинетите со прекинувачки тип на мејнстрим, како што се MNS, GCS и GCK на пазарот се составени со стандардни модули, погодни за системи за напојување и дистрибуција со номинален напон ≤ 690V и номинална струја во рамките на 6300А.

Од гледна точка на електричната структура, опремата е поделена на главно коло (примарно коло) и помошно коло (секундарна кола). Главното коло е одговорно за пренос на енергија, а неговите основни компоненти вклучуваат прекинувачи, осигурувачи, контактори, термички релеи, струјни трансформатори итн.. Помошното коло е одговорно за контрола и пренос на сигнал, а неговите основни компоненти вклучуваат метри, контролни копчиња, релеи, единици за следење и контрола итн.

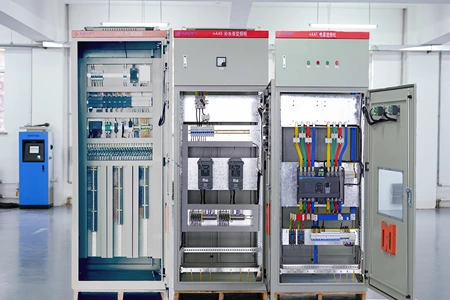

Од гледна точка на физичката структура, стандардниот кабинет вклучува куќиште на кабинетот за поддршка и заштита, главни собирници и шини за гранки за пренос на енергија, како и комори на собирници, простор за инсталација за електрична опрема и компоненти и комора за поврзување со кабел за инсталирање и поврзување на доводни кабли. За нисконапонски комплетни разводни уреди што се испуштаат, неговите компоненти се инсталирани во фиоки што можат да се извлечат.

3. Принцип на работа

А.Основен процес Основните задачи на нисконапонската комплетна разводна опрема се: примање на енергија од трансформатори, дистрибуција до секое коло на доводникот преку собирници и снабдување со струја на опремата низводно; заштита на кола од преоптоварување и дефекти на краток спој; прецизно контролирање на прекинувањето и следењето на внатрешните прекинувачки уреди.

Б.Автоматско префрлање со двојна моќност Двата влезни прекинувачи и прекинувачот на спојката на автобусот се електрично/механички испреплетени. Кога едно коло не успее, резервното напојување автоматски се вклучува за да се подобри сигурноста на напојувањето.

В.Интелигентниот работен режим Field bus + PLC/SCADA системот реализира далечинско управување, собирање податоци, следење на статусот, интелигентна дијагноза и предвидливо одржување.

4. Главни типови и производи

4.1 Кабинети со прекинувач со извлекување

А.Претставник: MNS, GCS, GCK

Б.Стандарди: IEC 60439-1, GB/T 7251

В.Примена: 50Hz, ≤690V, ≤6300A напојување и дистрибутивни системи

4.2 Фиксна разводна опрема од одделен тип

А.Претставник: GCD

Б.Состав: кабинет за Power Center (PC) + кабинет за контролен центар на мотор (MCC).

4.3 Интелигентна дигитална комплетна опрема

А.Стандардна конфигурација: Порта, сензори, безжично мерење на температурата, комуникациски модули

Б.Способности: Далечинско следење, рано предупредување, управување со ракување и одржување

5. Технички параметри и стандарди

5.1 Основни технички параметри

· AC: ≤ 1000V, фреквенција ≤ 1000Hz

· DC: ≤ 1500V

· Индустриска вообичаена употреба: ≤ 690V, максимална струја 6300A

5.2 Национални стандарди

· GB/T 7251.1-2023: Општи правила за склопови на нисконапонски разводни и контролни уреди

· GB/T 7251.2-2023: Склопови на расклопни и контролни уреди за напојување (ја заменува старата верзија GB/T 7251.12-2013)

· GB/T 7251.3: Посебни барања за дистрибутивни табли

· GB/T 7251.4: Посебни барања за склопови за градилишта

· GB/T 15576: Нисконапонска комплетна опрема за компензација на реактивна моќност

5.3 Меѓународни стандарди

· IEC TS 63290: Дополнителни барања за интелигентна комплетна опрема (водена и формулирана од Кина)

5.4 Сертификација и надзор

· Задолжително: CCC сертификат (врз основа на GB/T 7251.2-2023)

· Доброволно: CQC 3177-2025 Сертификација за заштеда на енергија Техничка спецификација

· Ставки за проверка на мостри: Обележување, конфигурација на компоненти, внатрешни кола и приклучоци, терминали на надворешни проводници, жици, оперативни перформанси и функции, диелектрични својства, заштита од електричен удар и интегритет на заштитните кола, растојание од клиренсот и лазењето итн.

6. Полиња за апликација

А.Традиционална индустрија и енергија: електрани, трафостаници, индустриски и рударски претпријатија, нафта, хемиска индустрија, металургија, кои се користат за напојување и дистрибутивни системи како дистрибуција на енергија, контрола на моторот и конверзија и контрола на моќноста на осветлувањето.

Б.Општински и градежништво: општинска градба, згради, имоти во трговски центри, големи претпријатија, болници, училишта, трговски комплекси и други места на системи за дистрибуција на електрична енергија.

В.Појава и критична инфраструктура: Особено погодна за критични сценарија за примена на енергија со високи барања за доверливост и интелигенција на напојувањето, како што се центри за податоци, нова енергија, железнички транзит.

Д.Основни цели: Дистрибуција, конверзија, контрола и компензација на реактивна моќност за да се обезбеди стабилно и безбедно напојување.

7. Безбедносни оперативни барања

7.1 Клучни точки на оперативната инспекција

· Јасни и точни етикети и броеви на електрични компоненти на таблата за дистрибуција на енергија и панелот; цврста фиксација, точна положба и флексибилно работење на сите оперативни рачки, копчиња и копчиња на панелот, во согласност со реалните услови на локацијата.

· Правилно укажување на сигналните светла за затворање/исклучување и други сигнали на таблата за дистрибуција на енергија.

· Цврсти контакти на раставувачи, прекинувачи, осигурувачи, трансформатори итн., без прегревање или промена на бојата.

· Нема оштетување или стареење на изолацијата на жиците од секундарното коло.

· Кога има работна мимик табла на таблата за дистрибуција на енергија, мимик таблата е конзистентна со работниот статус на електричната опрема на самото место.

· Цврсти метри или стаклени капаци, точни индикации на мерачот.

· Добро осветлување во просторијата за дистрибуција на електрична енергија, светло и еднолично осветлување, без отсјај при набљудување метри.

· Навремено да се справи со проблемите откриени во инспекцијата и да води евиденција.

7.2 Безбедносни спецификации за нисконапонска работа под напон

· Работата во живо мора да биде надгледувана од специјално лице, да се користат алатки со изолирани рачки, да стои на суви изолациони материјали, да се носат изолирани ракавици, заштитни кациги и работна облека со долги ракави. Строго е забрането користење на турпии, метални линијари, четки и бришачи со метални предмети.

· Кога работите на нисконапонски водови под напон, подигнати на истиот столб како и високиот и нискиот напон, прво проверете го растојанието од високонапонските водови и преземете мерки за да спречите случајен контакт со високонапонска опрема под напон.

· Пред да се изолираат нисконапонските проводници под напон, работниците не смеат да ги преминуваат.

· Кога работите на уреди за дистрибуција на електрична енергија со низок напон под напон, обезбедете добра изолација или соодветно безбедно растојание помеѓу човечкото тело и земјата, човечкото тело и околниот заземјен метал, човечкото тело и другите проводници. Треба да се преземат мерки за изолација за да се спречи краток спој од фаза до фаза и еднофазно заземјување.

· Разликувајте ги фазните и неутралните жици пред да се качите на столбовите и изберете добра работна позиција.

· Кога ги исклучувате жиците, прво исклучете ги фазните жици, а потоа неутралните жици; секвенцата е обратна при поврзување на жици.

· Поради малото растојание од фаза до фаза на низок напон, треба да се внимава да се спречи човечкото тело да допира два краја на жицата истовремено за време на одржувањето.
