Дали знаете како работи трансформаторот? Од електромагнетна индукција до конверзија со висока ефикасност

Трансформаторите, како основна опрема на современите електроенергетски системи, имаат ефикасни и сигурни способности за конверзија на енергија кои ги поддржуваат речиси сите апликации за напојување, од пренос на мрежа до полнење на мобилни телефони. За да разбереме како трансформаторите постигнуваат конверзија на напон и пренос на енергија, треба да тргнеме од основните принципи на електромагнетната индукција и постепено да истражуваме во нивните внатрешни механизми за работа.

I. Електромагнетна индукција: основниот принцип на работа на трансформаторот

1.1 Законот за електромагнетна индукција е основната теорија за работата на трансформаторот, вклучувајќи го Фарадејовиот закон за електромагнетна индукција и законот на Ленц. Фарадејовиот закон за електромагнетна индукција вели дека кога магнетниот флукс кој минува низ затворена јамка се менува, во јамката ќе се генерира индуцирана електромоторна сила, а нејзината големина е пропорционална со брзината на промена на магнетниот тек. Ова откритие ја постави основата за квантитативно истражување на феномените на електромагнетна индукција и е широко користено во дизајнот на трансформаторите. Ленцовиот закон дополнително ја појаснува насоката на индуцираната струја, односно магнетното поле генерирано од индуцираната струја секогаш ја попречува промената на магнетниот флукс што ја предизвикува индуцираната струја. Овие два закони заедно ја формираат основата на теоријата на електромагнетна индукција и обезбедуваат важна теоретска основа за дизајнирање и оптимизација на трансформаторите.

Принципот на работа на трансформаторот се заснова на Фарадејовиот закон за електромагнетна индукција и законот на Ленц. Во 1831 година, Мајкл Фарадеј открил дека кога се менува магнетниот флукс кој минува низ затворена јамка, во јамката се индуцира електромоторна сила. Овој феномен математички се изразува како:

Меѓу нив, E е индуцираната електромоторна сила, N е бројот на вртења на серпентина,

dΦ/dt е брзината на промена на магнетниот тек со времето. Негативниот знак значи дека насоката на индуцираната електромоторна сила секогаш се обидува да ја поништи промената на магнетниот тек (Ленцовиот закон).

Трансформаторот го користи овој принцип за да генерира променлив магнетен флукс во примарниот серпентина преку наизменична струја, што пак предизвикува напон во секундарниот калем за да се постигне „безжичен“ пренос на електрична енергија од примарната во секундарната.

1.2 Примена на принципот на електромагнетна индукција кај трансформаторите

Како електричен уред заснован на принципот на електромагнетна индукција, основната функција на трансформаторот е да постигне конверзија на пораст и пад на напонот преку електромагнетна индукција. Поточно, трансформаторот се состои од примарен калем, секундарен калем и железно јадро. Улогата на железното јадро е да ги спои магнетните полиња во примарните и секундарните намотки, а со тоа да ја подобри ефикасноста на пренос на енергија. Кога наизменична струја се применува на примарниот серпентина, променливата струја ќе генерира наизменичен магнетен тек во железното јадро. Овој наизменичен магнетен флукс ќе помине низ примарната и секундарната намотка во исто време, со што ќе предизвика електромоторна сила во секундарната калем. Според Фарадејовиот закон за електромагнетна индукција, големината на индуцираната електромоторна сила во секундарниот калем е пропорционална со брзината на промена на магнетниот флукс во примарниот калем и е тесно поврзана со односот на вртењата на примарните и секундарните намотки.

Кога наизменичниот напон V1 се применува на примарниот калем (врти N1), наизменична струја I1 се генерира во серпентина, и оваа струја воспоставува наизменичен магнетен тек Φ во железното јадро. Поради високата магнетна пропустливост на јадрото, поголемиот дел од магнетниот флукс е ограничен во јадрото и поминува низ секундарниот калем (број на вртења N2).

Според законот на Фарадеј, овој променлив магнетски флукс произведува индуцирани електромоторни сили во примарните и секундарните намотки, соодветно:

Примарна самоиндуцирана електромоторна сила:

Секундарна меѓусебна индуктивна електромоторна сила:

Под претпоставка за идеален трансформатор (без загуби), влезните и излезните напони се пропорционални на бројот на вртења:

И струјата е обратно пропорционална со бројот на вртења:

Ова значи дека трансформаторот постигнува инверзна трансформација на напонот и струјата додека одржува основна конзервација на моќноста (со мала загуба во пракса).

II. Структурна анализа на трансформаторот

2.1 Железно јадро

Јадрото на трансформаторот е неговата основна компонента, а како главен материјал обично се користат лимови од силициум челик со висока магнетна пропустливост. Овој материјал има карактеристики на мала загуба на хистереза ​​и висок интензитет на магнетна индукција на сатурација, што може ефикасно да ја намали загубата на енергија и да ја подобри ефикасноста на трансформаторот. Структурните форми на јадрото главно се поделени на тип на школка и тип на јадро. Јадрото од типот на школка ги опкружува намотките внатре и е погодно за мали трансформатори; додека јадрото од типот на јадрото е поврзано со две или повеќе колони за да формира затворено магнетно коло и е широко користено кај средни и големи трансформатори. Главната функција на железното јадро е да обезбеди магнетна патека со низок магнетен отпор, а со тоа да ја зголеми густината на магнетниот тек и да постигне ефикасна електромагнетна индукција. Покрај тоа, дизајнот на јадрото има важно влијание врз перформансите на трансформаторот. На пример, превисоката густина на магнетниот тек може да доведе до магнетна сатурација, а со тоа да се зголеми загубата на железо и да се зголеми температурата. Затоа, неопходно е рационално да се избере основниот материјал и да се дизајнира неговата геометрија за да се оптимизираат перформансите.

2.2 Намотување

Намотката е клучна компонента на трансформаторот за претворање на електричната енергија. Обично е направен од бакар или алуминиумска жица со добра електрична спроводливост. Примарното и секундарното намотување се поврзани со влезното напојување и колото за оптоварување, а конверзијата на напонот и струјата е завршена под дејство на електромагнетна индукција. Методите за поврзување со ликвидација вклучуваат сериско поврзување и паралелно поврзување. Различните методи на поврзување имаат значително влијание врз односот помеѓу напонот и струјата. На пример, кога примарното намотување е поврзано во серија, неговиот вкупен број на вртења се зголемува, што резултира со поголема индуцирана електромоторна сила; додека кога секундарното намотување е поврзано паралелно, обезбедува поголема излезна струја. Дополнително, односот на вртењата на примарните и секундарните намотки го одредува односот на трансформација на трансформаторот, односно пропорционалниот однос помеѓу влезниот напон и излезниот напон. Овој однос не само што влијае на ефикасноста на преносот на енергија на трансформаторот, туку и директно ги одредува неговите применливи сценарија во електроенергетскиот систем. Затоа, рационалниот дизајн на составот на ликвидацијата и методите за поврзување е важен чекор во подобрувањето на перформансите на трансформаторот.

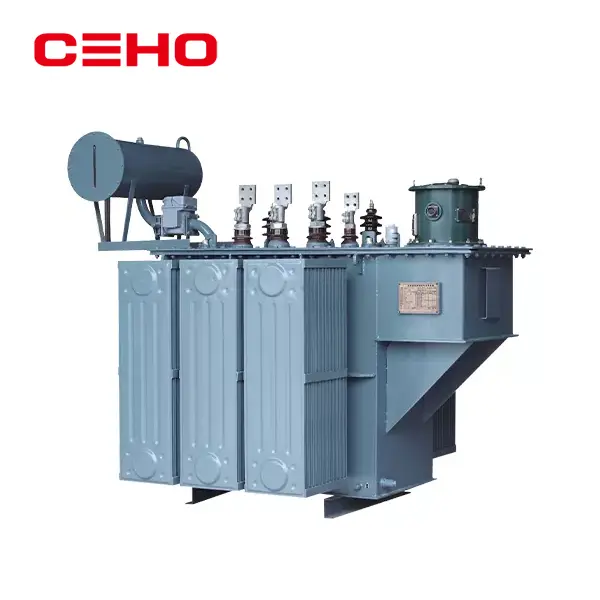

2.3 Други структурни компоненти

Покрај железното јадро и намотките, трансформаторот вклучува и многу помошни компоненти како што се резервоари за масло, перници за масло, радијатори итн. Овие компоненти заедно го сочинуваат целосниот структурен систем на трансформаторот. Како надворешна обвивка на трансформаторот, резервоарот за масло не само што служи како механичка потпора, туку и ги постигнува функциите на ладење и изолација преку изолационото масло наполнето внатре. Перницата за масло се користи за прилагодување на промените на нивото на маслото во резервоарот за масло за да се спречат промените во волуменот на маслото предизвикани од температурните флуктуации негативно да влијаат на работата на трансформаторот. Радијаторот го забрзува преносот на топлина со зголемување на површината за дисипација на топлина, а со тоа ефикасно го намалува порастот на температурата генериран за време на работата на трансформаторот. Функционалната координација на овие компоненти има важно влијание врз севкупните перформанси на трансформаторот. На пример, неправилно дизајнираните ладилници може да доведат до локализирано прегревање, што го забрзува стареењето на изолационите материјали и го скратува работниот век на трансформаторот. Затоа, во дизајнот на трансформаторот, функционалното усогласување на секоја компонента и неговиот придонес во севкупните перформанси мора целосно да се земат предвид за да се осигура дека трансформаторот може безбедно и стабилно да работи под различни работни услови.

III. Од теорија до пракса: загуба на енергија и ефикасност на трансформаторите

Постојат различни загуби во вистинските трансформатори при пренос на енергија:

1. Губење на бакар

Загубата на топлинска енергија предизвикана од струјата што тече низ отпорот на серпентина е пропорционална на квадратот на струјата (Pcu=I2 R). Современите трансформатори користат бакарна жица со висока спроводливост за да се минимизира оваа загуба.

2. Губење на железо

Загуба на хистерезис: енергија потрошена од континуираното преуредување на магнетните области за време на процесот на наизменична магнетизација на материјалот од железното јадро

Загуба на вртложни струи: наизменичниот магнетен флукс предизвикува вртложни струи во внатрешноста на железното јадро, генерирајќи топлина од џул.

Железното јадро на современите трансформатори усвојува ламинирана структура од лимови од силициум челик. Силиконот ја зголемува отпорноста, а ламинираната структура го блокира патот на вртложните струи, со што значително се намалува загубата на железо.

3. Залутани загуби

Вклучувајќи ги загубите на вртложните струи предизвикани од флуксот на истекување во структурните делови итн., може да се намалат преку оптимизирани мерки за дизајн и заштита.

Ефикасноста на трансформаторите со висока ефикасност може да достигне над 99%, што е кулминација на науката за материјали, електромагнетниот дизајн и производните процеси.

IV. Методи за подобрување на ефикасноста

Со цел да се подобри ефикасноста на трансформаторите, истражувачите предложија различни стратегии од аспекти на оптимизиран дизајн и разумна работа. Во однос на оптимизираниот дизајн, изборот на висококвалитетни материјали и подобрувањето на структурите се клучни мерки за намалување на загубите. На пример, употребата на лимови од силициум челик со висока магнетна пропустливост и мала загуба како материјал на јадрото може значително да ја намали загубата на хистереза ​​и загубата на вртложни струи; во исто време, со оптимизирање на методот на ламинација и дебелината на јадрото, влијанието на загубата на виртуелната струја може дополнително да се намали. Во однос на дизајнот на намотување, изборот на спроводливи материјали со ниска отпорност (како бакар или алуминиум) и оптимизирање на распоредот на намотувањето може ефикасно да ги намали загубите на бакар. Покрај тоа, разумниот дизајн на бројот на вртења на ликвидација и површината на пресек не само што може да ја балансира загубата на бакар и загубата на железо, туку и да го подобри капацитетот за преоптоварување на трансформаторот.

Во смисла на разумна работа, контролирањето на стапката на оптоварување и изборот на соодветен капацитет се важни средства за подобрување на ефикасноста на трансформаторот. Истражувањата покажуваат дека ефикасноста ја достигнува својата најголема вредност кога трансформаторот работи помеѓу 60% и 80% од номиналната стапка на оптоварување. Затоа, при реалната работа, капацитетот на трансформаторот треба да биде разумно распределен во согласност со побарувачката на оптоварување за да се избегне еден трансформатор да биде во состојба на лесен или тежок товар долго време. Дополнително, со користење на повеќе трансформатори кои работат паралелно, бројот на работни трансформатори може флексибилно да се прилагоди според промените на оптоварувањето, а со тоа дополнително да се подобри ефикасноста на системот. За големи електрани или трафостаници, интелигентните системи за следење може да се користат и за следење на работниот статус на трансформаторите во реално време и динамички прилагодување на распределбата на оптоварувањето според реалните потреби за да се постигнат оптималните цели за енергетска ефикасност.

Покрај горенаведените методи, редовното одржување и инспекција се исто така важни врски за подобрување на ефикасноста на трансформаторот. На пример, со чистење на нечистотијата на површината на намотување, проверка на перформансите на изолацијата и затегнување на поврзувачките делови, дополнителните загуби предизвикани од слаб контакт или стареење на изолацијата можат ефективно да се намалат. Во исто време, во комбинација со анализа на големи податоци и технологија за предвидливо одржување, потенцијалните проблеми може да се откријат однапред и да се преземат насочени мерки, а со тоа да се максимизира работниот век на опремата и да се подобри оперативната ефикасност. Накратко, преку сеопфатна примена на повеќе средства како што се оптимизиран дизајн, разумно работење и научно одржување, ефикасноста на трансформаторот може значително да се подобри и да обезбеди силна гаранција за безбедно и економично работење на електроенергетскиот систем.

V. Улогата на трансформаторите во современите енергетски системи

Пренос на електрична мрежа: Зголемениот напон ја намалува струјата на линијата и ги намалува загубите во преносот; потоа намалување на напонот за да се дистрибуира енергијата до корисниците.

Нова енергетска интеграција: Обновливите извори на енергија како ветерот и сонцето се поврзани со мрежата преку трансформатори.

Опрема за електрична енергија: микро-високофреквентни трансформатори во уреди како што се прекинувачки напојувања и полначи.

Електрична изолација: Обезбедува безбедна изолација за да се спречат опасности од електричен удар.

VI. Заклучок

Принципот на работа на трансформаторот е класична примена на електромагнетна индукција, но неговиот технолошки развој никогаш не запре. Од првиот практичен трансформатор на крајот на 19 век до денешните паметни трансформатори со висока ефикасност, овој навидум едноставен уред отсекогаш бил главен носител на напредокот на енергетската технологија. Со примена на нови материјали, нови процеси и интелигентни технологии, трансформаторите ќе продолжат да се развиваат кон поголема ефикасност, помала големина и поголема интелигенција, играјќи незаменлива улога во процесот на енергетска трансформација и електрификација.

Разбирањето на целиот процес на трансформаторите од основните принципи до конверзија со висока ефикасност не само што ќе им помогне на електроинженерите да ги оптимизираат нивните дизајни, туку и ќе им овозможи на обичните корисници да сфатат дека зад практичното користење на електричната енергија во нашиот секојдневен живот стои уметноста на прецизна електромагнетна конверзија на енергија која кондензира еден век мудрост.
