Што е трафостаница од типот кутија?

Што еА Трафостаница од типот кутија?

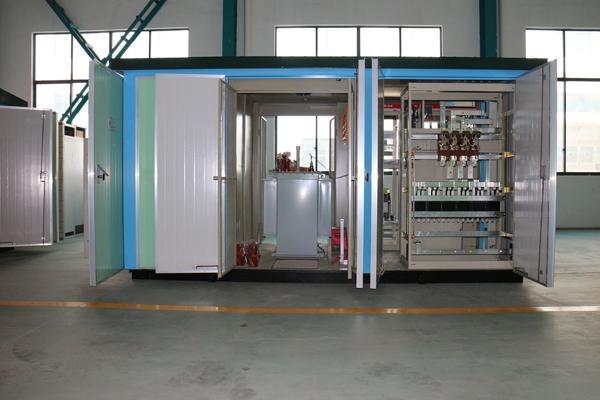

А Трафостаница од типот кутијапознат и како а монтажниили компактна трафостаница,  е фабрички составена, затворена единица која ги интегрира сите основни компоненти на традиционалната електрична трафостаница во едно метално куќиште отпорно на временските услови. Тој е дизајниран за трансформација и дистрибуција на електрична енергија од среден напон (MV) до нисконапонски (LV).

Сфатете го тоа како „plug-and-play“ дистрибутивна станица за електрична енергија која ги заменува големите згради на трафостаници од тули и малтер.

Компоненти на атрафостаница од типот на кутија

A трафостаница од типот на кутија е дизајниран со три главни прегради: високонапонска разводна опрема, трансформатор и нисконапонска дистрибутивна опрема. Секоја преграда игра клучна улога во обезбедувањето ефикасна конверзија и дистрибуција на енергијата.

Високонапонска преклопна опрема

Обично работи со номинален напон од 10 kV или 35 kV.

Се одликува со домашни или увезени прстенести главни единици и вакуумски прекинувачи.

Опремен со осигурувачи со ограничување на струјата за подобрување на безбедноста.

Трансформатори

Достапно и во конфигурации потопени во масло и во суви конфигурации.

Способен за сместување трансформатори до 1600 kVA.

Се одликува со заштитно куќиште направено од изолациски или метални материјали.

Нисконапонска дистрибутивна опрема

Вклучува панели за дистрибуција на енергија, панели за осветлување, мерни панели и панели за компензација на реактивна моќност.

Опремен со автоматски системи за контрола на температурата и кондензацијата.

Помага да се постигне ефикасна испорака на енергија до крајот на корисникот.

Карактеристики на трафостаници од тип на контејнер

(1) Напредна технологија, безбедна и доверлива; (2) Висок степен на автоматизација; (3) Фабричка префабрика; (4) Флексибилни опции за конфигурација; (5) рентабилно со брзи резултати; (6) Компактен отпечаток; (7) Естетски пријатен дизајн кој одлично се вклопува со околината.

Класификација на трафостаници од тип на кутија

1) Модуларен тип. Високо и нисконапонската разводна опрема и трансформаторот се сместени во метална обвивка, со оперативен премин резервиран во опремата за дистрибуција со висок и низок напон. Овој тип на трафостаница од типот на контејнер има релативно голема големина и ретко се користи денес.

(2) Интегриран тип на единица. Наместо да се користат постојните комплетни комплети опрема, уредите за контрола и заштита на висок и низок напон се инсталираат директно во внатрешноста на куќиштето за да формираат единствена единица. Дизајнирани за работа без одржување, овие куќишта немаат работна патека и се компактни; тие се исто така познати како европски или стандардни трафостаници од типот на кутија.

(3) Интегриран тип. Овој дизајн ги поедноставува уредите за контрола и заштита на висок напон со сместување на опремата за дистрибуција со висок и низок напон и главното тело на трансформаторот заедно во резервоарот за масло на трансформаторот, формирајќи една единица. Тој е уште покомпактен, со волумен споредлив со оној на трансформатор потопен во масло со ист капацитет - приближно една третина од големината на трафостаница во европски стил. Познато е и како трафостаница од тип на кутии во американски стил или трафостаница од типот на кутии од компактен тип.

Видови и модели натрафостаница од типот на кутијаs

трафостаница од типот на кутијаs се достапни во различни модели и конфигурации за задоволување на различни оперативни потреби. Секој модел е внимателно дизајниран да понуди специфични предности и да одговори на уникатните барања на корисниците.

Заеднички модели

Високонапонски преклопни модели

Модели на кабинет за трансформатори од сув тип

Модели со нисконапонски разводни уреди

Глобални стандардни модели

Европски стил: Поголеми по големина со централизирани компоненти.

Американски стил: Нуди подобри перформанси за ладење, но е поголем по големина.

Интегриран: Помал отпечаток, но нуди предности слични на американскиот стил.

Упатства за работа и одржување

Ефективните стратегии за работа и одржување се клучни за животниот век и доверливоста натрафостаница од типот на кутијас. Редовните активности за проверка и одржување спречуваат неочекувани дефекти и обезбедуваат непречено напојување.

Основни оперативни барања

Инсталирајте на подигната платформа за да спречите навлегување вода.

Обезбедете сигурна врска со решетката за заземјување за да се обезбеди безбедност.

Чувајте го просторот околу трафостаницата чист и без ѓубре.

Редовни инспекции и одржување

Редовно проверувајте ја високонапонската опрема и трансформаторите.

Спроведете тестови за изолација за да обезбедите безбедно работење.

Одржувајте го системот за ладење за да спречите прегревање.

Предизвици и размислувања

Додекатрафостаница од типот на кутијанудат бројни предности, има и предизвици кои бараат внимателно разгледување. Овие предизвици опфаќаат различни аспекти, вклучително и влијанието врз животната средина и оперативните ограничувања.

Разгледувања за животната средина и безбедноста

Ризик од прегревање и потреба од соодветна вентилација.

Потенцијални влијанија врз животната средина од неправилно отстранување на материјалите.

Безбедносни мерки за да се спречи неовластен пристап.

Оперативни ограничувања

Ограничувања на капацитетот на одредени модели на трансформатори.

Потребата од тековно одржување за да се избегнат оперативни проблеми.

Предизвици поврзани со интеграцијата со постоечките системи.

Заклучок

Трафостаница од типот на кутија е фабрички составена затворена метална единица за трансформација и дистрибуција на моќноста на СН-НН, интегрирајќи ги основните компоненти (високонапонска разводна опрема, трансформатор, нисконапонска опрема) како алтернатива за „приклучување и играње“ на традиционалните трафостаници.

Се одликува со напредна технологија, флексибилна конфигурација, компактна големина и исплатливост, со три главни типа (модуларен, европски стил, американски стил) и различни модели за задоволување на различни потреби. Правилното работење и одржување се од суштинско значење за да се решат предизвиците како што се прегревање и проблеми со интеграцијата.

ЦЕХО Електрик се истакнува со својата основна предност на флексибилното прилагодување, нудејќи приспособени решенија (напон, капацитет, сценарија за примена) кои ги покриваат сите стандардни модели. Користи висококвалитетни основни компоненти и строго контролирани трансформатори за стабилност, плус интелигентна контрола на низок напон. Со стандардизирана префабрикација, корисничко одржување и професионална услуга по продажбата, обезбедува ефикасни, безбедни и економични решенија за напојување.

Ако имате какви било поврзани потреби, посетете ја нашата веб-страница за повеќе информации или директно консултирајте се со нашиот професионален тим. Запомнете, избирајтеЦЕХО значи избор на сигурност и иновација!

Најчесто поставувани прашања за трафостаница од типот кутија (монтажна/компактна трафостаница).S

Основни информации

П1: Што е трафостаница од типот на кутија?

О: Трафостаница од типот на кутија, исто така наречена префабрикувана или компактна трафостаница, е фабрички составена, затворена единица која ги интегрира сите основни компоненти на традиционалната електрична трафостаница во едно метално куќиште отпорно на атмосферски влијанија. Се користи за трансформација и дистрибуција на електрична енергија од среден напон (МВ) до нисконапонска (НН), делувајќи како алтернатива „приклучување и играње“ на големите згради на трафостаници од тули и малтер.

П2: Кои се главните компоненти на трафостаницата од типот на кутија?

О: Се состои од три главни прегради, секој со клучна улога во конверзијата и дистрибуцијата на енергијата:

Високонапонски разводни уреди: Обично работи на 10 kV или 35 kV, опремени со прстенести главни единици, вакуумски прекинувачи и осигурувачи за ограничување на струјата.

Трансформатори: Достапни во конфигурации потопени во масло и суви конфигурации, способни до 1600 kVA, со заштитно изолационо или метално куќиште.

Нисконапонска опрема за дистрибуција: Вклучува панели за дистрибуција на енергија, панели за осветлување, мерни панели, панели за компензација на реактивна моќност и системи за автоматска контрола на температурата/кондензација.

Карактеристики

П3: Кои се клучните карактеристики на трафостаниците од типот на кутија?

О: Главните карактеристики се: (1) Напредна технологија, безбедна и доверлива; (2) Висок степен на автоматизација; (3) Фабричка префабрика; (4) Флексибилни опции за конфигурација; (5) рентабилно со брзи резултати; (6) Компактен отпечаток; (7) Естетски пријатен дизајн кој се вклопува со околината.

Класификација и модели

П4: Кои се главните класификации на трафостаници од типот на кутија?

О: Постојат три главни типа:

Модуларен тип: Високо и нисконапонската разводна опрема и трансформаторот се во метална кутија со оперативен премин; релативно голем и ретко се користи сега.

Интегриран тип на единица: Уредите за контрола/заштита на висок и низок напон се директно инсталирани во куќиштето (без оперативен премин), компактни без одржување; исто така наречен европски стил или стандарден тип.

Интегриран тип: Опремата за дистрибуција со висок и низок напон и главното тело на трансформаторот се сместени во резервоарот за масло на трансформаторот, покомпактен (околу 1/3 од големината на европскиот стил); исто така наречен американски стил или компактен тип.

П5: Кои модели на трафостаници од типот на кутија се достапни?

О: Постојат различни модели за задоволување на различни потреби, вклучувајќи: модели со високонапонски прекинувачи, модели со сув тип на трансформатори, модели со нисконапонски прекинувачки уреди, Глобални стандардни модели (европски стил: поголеми со централизирани компоненти; американски стил: подобро ладење, но поголеми; интегрирани: помали стапала во американски стил).

Работење и одржување

П6: Кои се основните оперативни барања за трафостаници од типот на кутија?

О: Основните барања се: (1) Инсталирајте на подигната платформа за да спречите навлегување вода; (2) Обезбедете сигурна врска со заземјувачката мрежа за безбедност; (3) Чувајте го просторот околу трафостаницата чист и без отпадоци.

П7: Какви редовни инспекции и одржување се потребни за трафостаници од типот на кутија?

О: Редовното одржување вклучува: (1) Инспекција на високонапонска опрема и трансформатори; (2) Спроведување на тестови за изолација за да се обезбеди безбедно работење; (3) Одржување на системот за ладење за да се спречи прегревање.

Предизвици и размислувања

П8: Кои еколошки и безбедносни размислувања треба да се забележат за трафостаници од типот на кутија?

О: Клучни размислувања се: (1) Ризик од прегревање, што бара соодветна вентилација; (2) Потенцијални влијанија врз животната средина од неправилно отстранување на материјалот; (3) Безбедносни мерки за спречување на неовластен пристап.

П9: Какви оперативни ограничувања имаат трафостаниците од типот на кутија?

О: Главните ограничувања се: (1) Ограничувања на капацитетот на одредени модели на трансформатори; (2) Потреба од тековно одржување за да се избегнат оперативни проблеми; (3) Предизвици во интегрирањето со постоечките системи.
