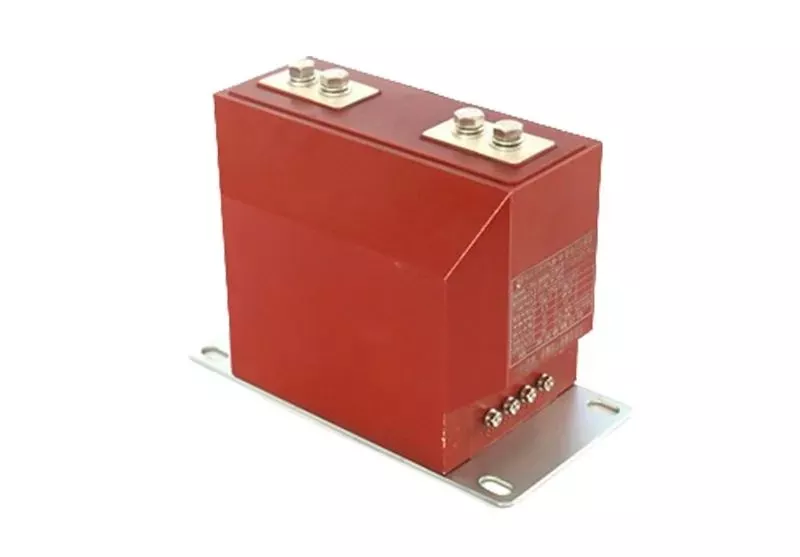

LZZBJ Засилена епоксидна смола Тип на струен трансформатор од леано столбче

Ceho обезбедува висококвалитетни струјни трансформатори со армирана епоксидна смола од леано столбче со LZZBJ. Отпорен на пукнатини и отпорни на удари, погоден за кабинети со висок механички стрес; Целосно запечатен столб: P1/P2 се бакарни/алуминиумски шипки M10-M16 или шипки со двојна дупка, со основа од 4 × Φ 14 mm и може да се инсталираат во која било насока; Микрокристалното челикче со висококвалитетна магнетна легура усвоена или со висококвалитетна легура пропустливост и добра линеарност на грешка. Секундарен терминал: 6-12 јадра внатре во заштитниот капак, може да се прошири со двојни намотки (0,2S/0,5/5P10/10P10) или три намотки (мерење + заштита + остаток); Ниска температура: -25 ℃ до +40 ℃, надморска височина: ≤ 2,0000 м. кондензација; Одделение за отпорност на пламен V-0, CTI ≥ 600, во согласност со RoHS; Тежина: 25-35 kg за класа 10 kV; 24 kV одделение 32-45 kg 40,5 kV класа ≤ 81 kg.

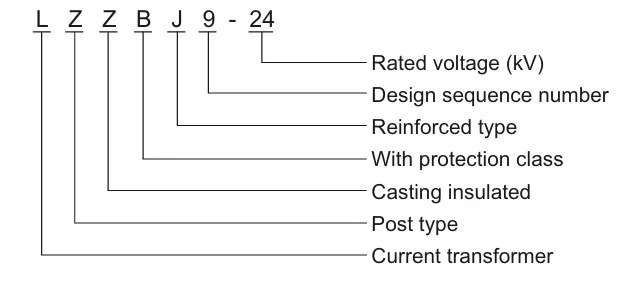

Модел

Параметри на производот

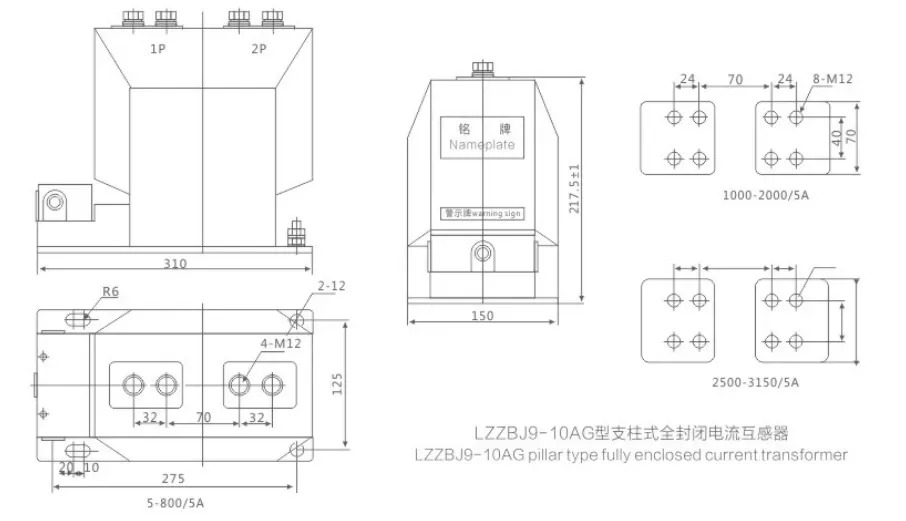

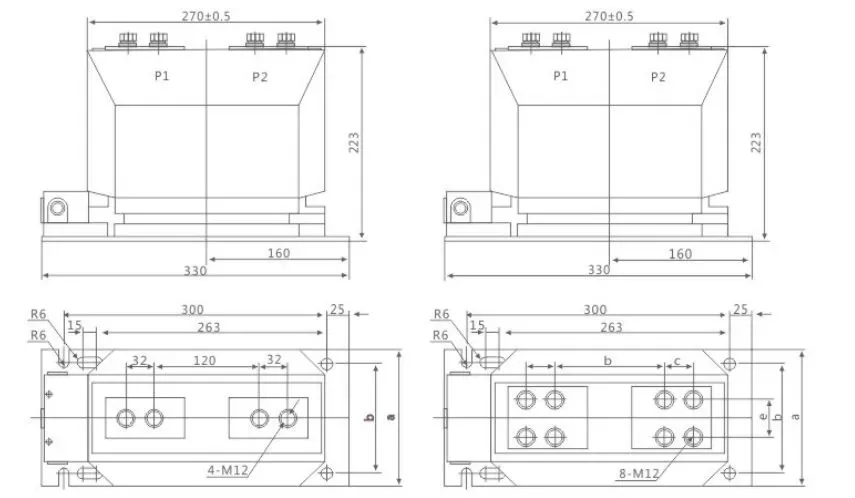

Цртеж

Брза проверка на избор

1. Номинален напон → Изберете 7,2 kV / 12 kV / 24 kV / 40,5 kV

2. Номинална примарна струја → Според спецификациите на оптоварувањето или собирницата (100A, 300A, 600A, 1.250A)

3. Точност и оптоварување → Мерење 0,2S/0,5 (10-20 VA); Заштитете 5P10/10P15 (15-30 VA)

4. Кратковремена топлинска струја → Поврзете ја струјата на куса врска на системот (20 kA, 31,5 kA, 50 kA, 80 kA/1 s)

5. Начин на поставување → Столб исправен/страна инсталација/инсталација наопаку; Основата е фиксирана со 4-M12 завртки за проширување

6. Посебни барања: висока надморска височина 3.000 m, ниска температура -40 ℃, анти-загадување степен III, двоен сооднос на трансформација, тип на чешма, со заштитна обвивка
