Трансформатор за комбинирани инструменти со трифазен епоксидна смола

Како професионален производител, Ceho би сакал да ви обезбеди трофазен трансформатор на комбиниран инструмент со лиена епоксидна смола. Дизајнерските карактеристики на комбинираните трансформатори вклучуваат без масло, минијатуризирани, висока доверливост и без одржување. На пример, трансформаторот усвојува изолација од епоксидна смола и високонапонско целосно затворено вакуумско лиење со епоксидна смола, што ги подобрува перформансите на изолацијата и безбедноста на опремата. Дополнително, секундарните жици и кабли на комбинираниот трансформатор се поврзани со помош на разводни кутии запечатени со олово, кои имаат функции против кражба и исто така се погодни за проверка на лице место.

Технички параметри

Комбинираните трансформатори вклучуваат различни типови како што се обични струјни трансформатори, преку типски струјни трансформатори, струјни трансформатори со повеќе допири и струјни трансформатори со различни стапки на трансформација. Редовниот струен трансформатор се состои од примарно намотување, секундарно намотување, железно јадро и рамка, куќиште, терминали за жици итн. Принципот на работа на комбинираниот трансформатор на инструменти е сличен на оној на трансформаторот. Струјниот трансформатор низ типот нема примарна намотка и генерира магнетен флукс низ жица што минува низ железното јадро, а со тоа генерира секундарна струја. Струјните трансформатори со повеќе допири добиваат повеќе различни стапки на трансформација со додавање на повеќе славини за да ги задоволат барањата на различни струи на оптоварување. Струјните трансформатори со различни коефициенти на трансформација обезбедуваат повеќе независни намотки за да ги задоволат потребите на различните соодноси на трансформација и нивоа на точност.

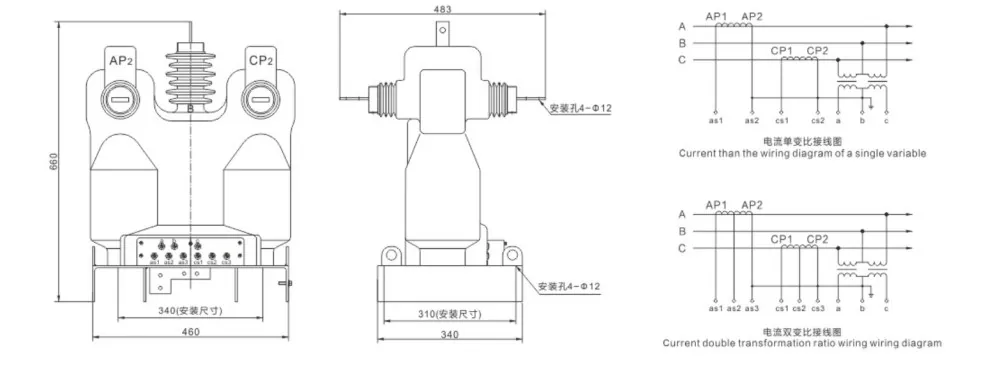

Надворешни цртежи

Апликација

Трансформаторите со комбинирани инструменти со лиена епоксидна смола со три фази се широко користени во мерењето на енергијата, мерењето и заштитата во електроенергетските системи. На пример, во далноводи од 10 kV и водови за разгранување, комбинираните трансформатори се користат за проценка на загуби на линии и за мерење на електрична енергија на високонапонските странични водови на енергетските трансформатори. Дополнително, постои специјално дизајнирана високонапонска мерна кутија (комбиниран трансформатор), која главно е составена од комбиниран трансформатор и кутија за мерење на електрична енергија. Има предности на висока точност на мерењето, мала тежина, лесна инсталација и против кражба на електрична енергија.
