JDZ Еднофазен напонски трансформатор од лиена епоксидна смола

Технологијата за леење со епоксидна смола го револуционизира дизајнот на еднофазните напонски трансформатори од лиена епоксидна смола JDZ, давајќи им супериорна изолација, механичка сила и отпорност на околината. Тој е особено препознатлив по неговата сигурност и точност во еднофазни апликации. Неговиот компактен дизајн без одржување го прави погоден за внатрешни и надворешни инсталации во различни индустрии.

Од електрани до индустриски објекти и комерцијални згради, нашите напонски трансформатори се незаменливи алатки за управување со енергијата и заштита на системот. Нивната способност да одржуваат прецизност при различни работни услови ги прави префериран избор за инженерите и техничарите за среднонапонски системи.

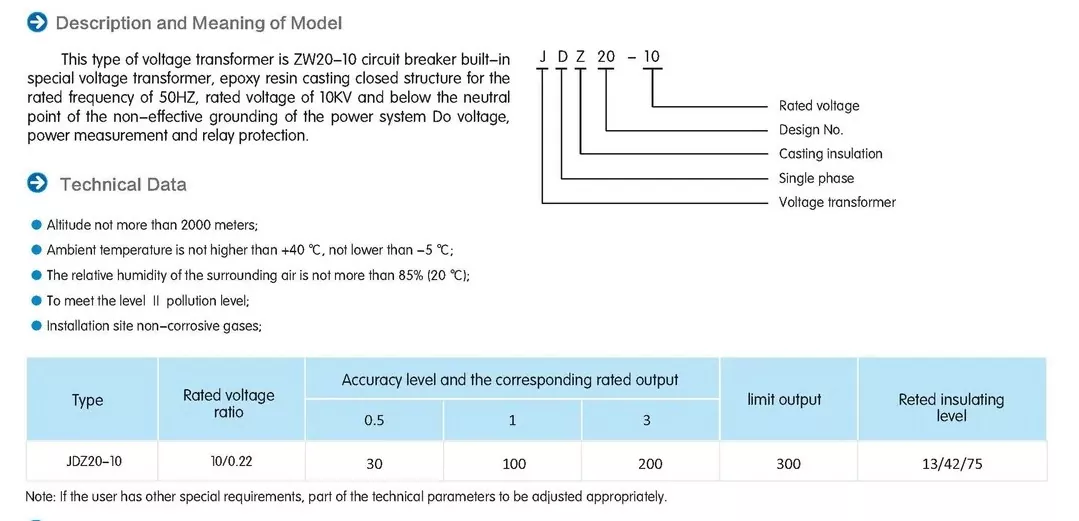

Спецификација

Што е еднофазен напонски трансформатор од лиена епоксидна смола JDZ?

Еднофазен напонски трансформатор од лиена епоксидна смола JDZ е прецизен инструмент трансформатор специјално дизајниран за мерење на напон и заштита во електроенергетските системи. Овој уред работи на принципот на електромагнетна индукција за да ги трансформира високите примарни напони во стандардизирани ниски секундарни напони, обично 110V или 100/√3V, погодни за поврзување со мерни инструменти, заштитни релеи и контролна опрема.

Конструкцијата на јадрото на трансформаторот се одликува со висококвалитетни силициумски челични ламинации намотани со прецизни бакарни намотки, сите инкапсулирани во специјално формулирана епоксидна смола. Овој процес на лиење создава монолитна структура која обезбедува исклучителна диелектрична цврстина додека ги елиминира воздушните џебови што може да доведат до делумно празнења. Ознаката JDZ се однесува на неговата еднофазна конфигурација, со „J“ што покажува напонски трансформатор, „D“ претставува еднофазен и „Z“ означува технологија за леење на епоксидна смола.

Клучните оперативни карактеристики вклучуваат дефинирана класа на точност (обично 0,2, 0,5 или 1,0), специфицирани оценки за термички перформанси и усогласеност со меѓународните стандарди како што е IEC 60044-2. Уредот одржува линеарни соодноси на трансформација низ неговиот дизајниран опсег на напон, обезбедувајќи прецизност на мерењето дури и при флуктуации на системот. Неговиот дизајн вклучува бариери и оптимизација на растојанието на ползање за да се спречи следење на површината, особено важно во влажни или загадени средини.

JDZ Еднофазна епоксидна смола лиена напонска трансформаторска инкапсулација служи повеќе критични функции: обезбедува механичка заштита на намотките, создава бариера отпорна на влага и рамномерно ги распределува електричните напрегања низ структурата. Ова резултира со трансформатор со супериорна способност да издржи краток спој и отпорност на фактори на животната средина во споредба со конвенционалните дизајни наполнети со масло или сув тип.

Клучни карактеристики

Еднофазниот напонски трансформатор од лиена епоксидна смола JDZ вклучува неколку карактеристични карактеристики што го издвојуваат од конвенционалните напонски трансформатори. Неговиот дизајн се фокусира на доверливост, прецизност и долгорочни перформанси во тешки електрични средини.

Системот за капсулирање со епоксидна смола го претставува најзначајниот технолошки напредок на трансформаторот. Ова специјално формулирано соединение обезбедува исклучителни диелектрични својства со типична диелектрична јачина која надминува 20 kV/mm. Процесот на леење обезбедува целосно потопување на сите активни компоненти, создавајќи систем за изолација без празнини што ја спречува активноста на делумно празнење дури и при континуирана работа на номинален напон. Формулацијата на смолата вклучува УВ стабилизатори за апликации на отворено, одржувајќи го интегритетот на изолацијата и покрај продолжената изложеност на сончева светлина.

Механичката робусност е уште еден белег на дизајнот на JDZ. Епоксидната смола формира цврсто куќиште кое е отпорно на удари кое ги штити внатрешните компоненти од вибрации, механички стрес и случајно влијание. Оваа конструкција ја елиминира потребата од надворешни заштитни куќишта во многу апликации, намалувајќи го целокупниот отпечаток од инсталацијата. Инхерентните својства на материјалот отпорни на пламен ги задоволуваат строгите барања за безбедност од пожар без да бараат дополнителни огноотпорни премази.

Карактеристиките на електричните перформанси вклучуваат ниски магнетни загуби поради висококвалитетните јадра од силикон челик ориентирани кон зрно и бакарни намотки со прецизно намотување. Трансформаторот покажува одлични карактеристики на фреквентен одговор, одржувајќи ја точноста во широк опсег на фреквенции од 15Hz до 100Hz. Неговите термички перформанси обезбедуваат стабилна работа низ температурните опсег од -40°C до +70°C, со температурни коефициенти внимателно компензирани во дизајнот за да се одржи точноста на мерењето.

Трансформаторот вклучува напредни техники за оценување на полето во неговиот дизајн на терминалите, користејќи вградени електроди и контури за ослободување од стрес за управување со дистрибуцијата на електричното поле. Ова го спречува празнењето на короната на високонапонските точки и ја подобрува долгорочната доверливост. Сите делови под напон остануваат целосно затворени, со што се елиминираат изложените високонапонски врски и значително се подобрува оперативната безбедност.

Апликации

Еднофазниот напонски трансформатор од лиена епоксидна смола JDZ наоѓа широка примена во повеќе сектори на електроенергетската индустрија поради неговите разновидни карактеристики на изведба и робусната конструкција.

Во капацитетите за производство на електрична енергија, овие трансформатори имаат критична улога во мерењето на излезот на генераторот, синхронизацијата на мрежата и системите за заштита. Тие обезбедуваат точни напонски сигнали за системи за контрола на турбината, опрема за возбудување и уреди за корекција на факторот на моќност. Нивниот компактен дизајн овозможува инсталирање во прегради на разводни уреди со ограничен простор во близина на генератори или трансформатори кои се зголемуваат.

Преносните и дистрибутивните мрежи користат JDZ трансформатори за мерење на приходите на трафостаниците, точките за следење на фидерите и локациите за интерконекција за дистрибуирано производство. Тие овозможуваат прецизно мерење на напон за SCADA системите, алгоритми за откривање дефекти и опрема за автоматско регулирање на напонот. Конструкцијата од епоксидна смола се покажува особено вредна во подземните дистрибутивни системи каде отпорноста на влага е најважна.

Индустриските постројки ги користат овие трансформатори за системи за контрола на процесот, следење на квалитетот на електричната енергија и заштита на опремата. Тешките индустрии како што се челичарниците, топилниците на алуминиум и хемиските фабрики имаат корист од отпорноста на вибрации и имунитетот на JDZ на спроводливи средини со прашина. Трансформаторите беспрекорно се интегрираат со кондензаторските банки за корекција на факторот на моќност и хармониците за филтер за подобрување на квалитетот на енергијата.

Електричните системи за комерцијални згради вклучуваат JDZ трансформатори за мерење на главната услуга, подмерење на закупецот и следење на системот за итни случаи. Нивните својства на отпорност на пламен ги прават погодни за инсталација во електрични простории без дополнителни мерки за заштита од пожар. Центрите за податоци особено ја ценат нивната точност и доверливост за следење на искористеноста на енергијата и контрола на системот на UPS-от.

Инсталациите за обновлива енергија, вклучувајќи соларни фарми и ветерни електрани, ги користат овие трансформатори за мерење и заштита на мрежната интерконекција. Нивната широка температурна толеранција овозможува инсталација на отворено во различни климатски услови, додека нивната отпорност на прскање со сол ги прави погодни за апликации на крајбрежните фарми со ветерници.

Предности на користење на епоксидна смола во напонски трансформатори

Употребата на епоксидна смола во еднофазните напонски трансформатори JDZ обезбедува бројни технички и оперативни предности во однос на традиционалните методи на изолација, поставувајќи ја како претпочитан избор за модерни електрични апликации.

Супериорните диелектрични својства на епоксидната смола обезбедуваат исклучителни перформанси на изолација, со диелектрична цврстина обично 5-10 пати поголема од конвенционалните изолациски материјали. Ова овозможува покомпактни дизајни на трансформатори без да се загрозат барањата за електричен клиренс. Хомогената природа на лиената смола ги елиминира интерфејсите помеѓу различните материјали за изолација, спречувајќи ги слабостите на диелектричните точки што може да доведат до предвремено откажување.

Отпорноста на влага на епоксидната смола претставува значително подобрување во однос на системите за изолација од хартија-масло или лакирани. За разлика од материјалите на база на целулоза кои ја апсорбираат влагата со текот на времето, епоксидот формира непропустлива бариера која одржува постојана отпорност на изолација во текот на работниот век на трансформаторот. Оваа карактеристика се покажува непроценлива во влажни средини или апликации кои се предмет на периодична кондензација.

Механичката стабилност е уште една клучна придобивка, при што стврдната смола формира цврста матрица која ги имобилизира сите внатрешни компоненти. Ова го спречува движењето на намотување за време на настани со краток спој, вообичаен режим на дефект во конвенционалните дизајни. Капсулацијата исто така заштитува од прашина, хемикалии и корозивни атмосфери кои можат да ги деградираат другите системи за изолација.

Предностите на термичките перформанси вклучуваат подобра дисипација на топлина во споредба со единиците наполнети со масло и супериорна толеранција на термички циклус наспроти дизајните од сув тип. Коефициентот на термичка експанзија на епоксидната смола може да се конструира за да одговара на оној на вградените проводници, минимизирајќи го термичкиот стрес при варијации на оптоварувањето. Ова резултира со подобрена долгорочна стабилност на електричните параметри.

Од перспектива на одржување, JDZ Еднофазен напонски трансформатор со лиена епоксидна смола практично не бара рутинско одржување, елиминирајќи ја потребата од периодично тестирање на маслото, процедури за сушење или мерења на отпорот на изолацијата. Запечатената конструкција спречува навлегување контаминација и одржува постојани карактеристики на изведба во текот на децениите на услугата.

Еколошките придобивки вклучуваат отсуство на запаливо изолационо масло, намалување на опасностите од пожар и елиминирање на потенцијалните ризици од контаминација на почвата. Современите епоксидни формулации ги исполнуваат строгите еколошки регулативи во однос на испарливите органски соединенија и содржината на опасни материи.
