Каква е техничката анализа на трафостаниците од типот на кутија во Европа, САД и Кина?

Од гледна точка на електроинженерите, европските, американските и кинеските (кинески стил) контејнеризирани трафостаници претставуваат три различни технички пристапи засновани на различни мрежни стандарди, географски средини и барања на пазарот. Основните разлики лежат во четири клучни димензии: структурна интеграција, конфигурации за заштита, дизајн на термичко управување и системи за стандардизација. Овие разлики доведуваат до различни сценарија за примена и еволутивни траектории.

Трафостаниците во американски стил имаат приоритет на компактноста и економичноста за да овозможат широко распространето распоредување; Европските трафостаници, од друга страна, нагласуваат напредни еколошки перформанси и естетски пријатни интегрирани дизајни; додека кинеските трафостаници често прифаќаат прагматични хибридни решенија кои ги балансираат разликите помеѓу двете во однос на интеграцијата, трошоците и дизајнот. Овие разлики длабоко влијаат на обемот, структурниот состав, внатрешниот дизајн, конфигурацијата на клучната опрема, безбедносните карактеристики, методите за инсталација и одржување и на крајот на соодветноста на трафостаниците за специфични апликации.

Следното дава длабинска анализа од три перспективи: технички детали, сценарија за примена и идни трендови.

I. Во-длабочината на споредба на основни технички детали за три главни типови наТрафостаници од типот кутија

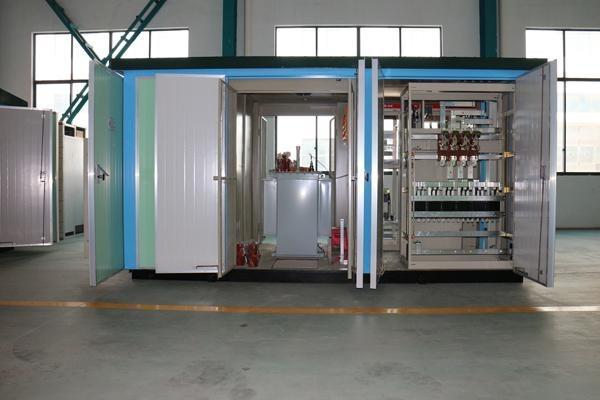

1. ЕвропскиТрафостаници од типот кутија (во европски стилТрафостаници од типот кутија, ЕУ/ИЕЦ стандарди)

Основна дефиниција: Во согласност со стандардите IEC 62271-202 и IEC 61330, овие трафостаници имаат независна модуларна структура со три оддели и претставуваат глобално доминантна форма на „Трафостаници од типот кутија.“

(1) Структура и распоред

· Три целосно независни прегради: високонапонскиот оддел, преградата за трансформаторот и одделот за низок напон се целосно одделени со метални прегради, формирајќи „目“ или “品” распоред на обликот.

· Куќиште и заштита: Двослојни челични плочи со полиуретански изолационен слој; рејтинг на заштита IP54–IP55; силни отпорни на прав, водоотпорни и способности против кондензација.

· Барања за основање: Потребен е стандарден ров за кабел, независна основа и резервиран премин за пристап за одржување (≥800 mm).

(2) Конфигурација на основна компонента

· Високонапонска страна: Стандардната конфигурација вклучува главни единици на прстенот SF6 или разводна опрема изолирана со воздух, интегрирани со прекинувачи за прекин на оптоварување, изолациски прекинувачи, заземјувачки прекинувачи и одводници на пренапони, со пет превентивни блокови.

· Трансформатор: првенствено трансформатори од сув тип од серијата SCB (лиена епоксидна смола), со капацитети кои се движат од 50kVA до 2500kVA; принудно воздушно ладење (контрола на температурата + аксијални вентилатори).

· Страна со низок напон: Исклучување на разводни уреди, вклучувајќи прекинувачи на рамка, компензација на паметни кондензатори, паметни мерачи и модули за заштита од пренапони, кои нудат исклучителна приспособливост.

· Систем за заштита: Високонапонската страна нуди опционален „прекинувач за оптоварување + осигурувач“ или заштита од прекинувачот (прекумерна струја, моментална заштита, преоптоварување и заштита од заземјување); нисконапонската страна има сеопфатна заштита на дистрибуцијата.

(3) Клучни технички карактеристики

· Безбедност: Независни прегради со способност за силно изолирање на дефекти на лакот (отпорен внатрешен лак од 20kA/0,5s).

· Одржливост: Секоја единица може да се исклучи независно за одржување; нисконапонското одржување на страната може да се изврши без прекин на напојувањето.

· Загуби и енергетска ефикасност: трансформаторите од сув тип се отпорни на оган, не протекуваат и имаат низок шум, но нивните загуби без оптоварување се малку повисоки од оние на трансформаторите наполнети со масло.

· Големина: Најголема волумен за ист капацитет, приближно 1,5 до 3 пати поголема од единиците во американски стил.

2. Американски стилТип на кутија Трафостаница (Американски стилТип на кутија Трафостаница, IEEE/ANSI стандарди)

Основна дефиниција: Во согласност со стандардите IEEE C57.12.25 и ANSI C84.1; се одликува со високо интегрирана структура со заедничко куќиште, позната и како „трансформатор од комбиниран тип (ZGS).

(1) Структура и распоред

· Интегриран заеднички резервоар: Нема посебен оддел за висок напон; високонапонскиот прекинувач за оптоварување, осигурувачите, менувачот на чешмата и јадрото на трансформаторот се сите потопени во истиот резервоар за масло.

· Дизајн без масло: Се одликува со целосно запечатена структура „масло + воздушен јаз“, со резервоарот и радијаторот директно изложени за дисипација на топлина.

· Куќиште и заштита: Еднослојна челична плоча, рејтинг за заштита IP34D–IP44, нагласувајќи ја заштитата од прашина и цврсти туѓи предмети.

· Барања за основање: Едноставна основа за платформа; не е потребен кабелски ров; директни приклучоци за кабел.

(2) Конфигурација на основна компонента

· Страна со висок напон: Приклучок за кабел од типот на колена + осигурувач за приклучок + прекинувач за оптоварување; целосно изолиран, целосно заштитен и безбеден на допир, максимално поедноставен.

· Трансформатор: Целосно запечатен трансформатор потопен во масло, капацитет 315 kVA–1.600 kVA; трансформаторското масло служи и како изолационен и ладен медиум.

· Страна со низок напон: Компактен калап со прекинувач со поедноставена конфигурација за заштита (преоптоварување, краток спој, недоволно напон).

· Систем за заштита: Високонапонските осигурувачи штитат од внатрешни дефекти на трансформаторот; прекинувачите со нисконапонски обликувани куќишта ја штитат линијата; нема уреди за релејна заштита.

(3) Клучни технички карактеристики

· Компактност: Минимален волумен, со отпечаток од 1/4 до 1/3 од оној на единиците во европски стил и 15% до 20% пониска цена.

· Монтабилност: „Plug-and-play“; времето на инсталација е само една третина од времето на единиците во европски стил.

· Дисипација на топлина: ладење на отворено; висок капацитет за преоптоварување (дозволува 2x преоптоварување за 2 часа).

Ограничувања: Одржувањето бара целосен прекин на електричната енергија; високонапонските компоненти се потопени во масло, што ги прави поправките по дефекти сложени и склони кон истекување.

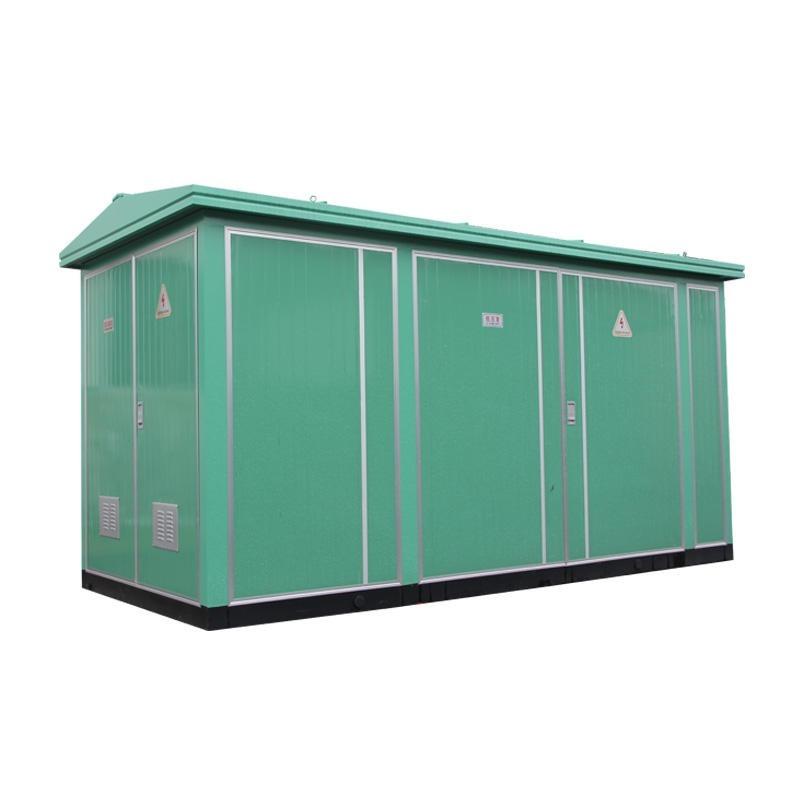

3. КинескиТрафостаници од типот кутија (Кинески стил / Хуаши стилТрафостаници од типот кутија, GB стандард)

Основна дефиниција: комбинирајќи ја европската модуларност со американската компактност, овие трафостаници се во согласност со GB/T 17467-2020 (висок напон/низок напонТрафостаници од типот кутија) и имаат локализирана, модифицирана структура со три одделенија.

(1) Структура и распоред

· Три независни, но компактни прегради: високонапонските, трансформаторските и нисконапонските прегради се одвоени, но имаат намалени димензии (паѓаат помеѓу европските и американските стандарди).

· Оптимизиран распоред: главно “目Надолжен распоред во облик на “, еден ред (во согласност со барањата за електромагнетна компатибилност на IEEE), прилагоден на кинеските стандарди за инсталација на електричната мрежа.

· Куќиште и заштита: двослојна челична плоча, IP44–IP54, зголемена отпорност на корозија, сеизмичка отпорност (дизајнирана за сеизмички интензитет IX) и отпорност на висока температура (-25°C до +40°C).

(2) Конфигурација на основни компоненти (Подобрена локализација)

· Страна со висок напон: Стандардната конфигурација вклучува домашни главни единици со воздушно изолирани/SF6 прстени произведени, компатибилни и со европските решенија за прекинувачи и со американските решенија за приклучоци за лакт.

· Трансформатори: Избор на модели со сув тип или потопени во масло (SCB14/S15, енергетска ефикасност од класа 1); зголемена способност за издржување на краток спој (10 kV/25 kA/3 s, што го надминува стандардот IEC од 20 kA/2 s).

· Нисконапонска страна: Интегрирана паметна дистрибуција на енергија, автоматска компензација на реактивна моќност, хармонично ублажување и далечинско следење, приспособени да ги задоволат барањата за автоматизација на дистрибутивната мрежа на Кина.

· Систем за заштита: Двојна излишна заштита, со високонапонски осигурувачи + прекинувачи како резервна заштита; опремени со неелектрични заштитни карактеристики како што се прекумерна температура, гас и ослободување од притисок.

(3) Клучни технички карактеристики

· Приспособливост: Целосно компатибилен со дистрибутивните мрежи на Кина 10kV/20kV, нивоата на краток спој и конфигурациите за заземјување.

· Ефективност на трошоците: Пониска цена од европските дизајни, поголема доверливост од американските дизајни.

· Интелигенција: Стандарден IoT мониторинг (телеметрија, телеконтрола и далечински управувач), го поддржува протоколот IEC 61850.

Споредба на технички параметри на три главни трафостаници од типот кутија

II. Прецизно усогласување на сценаријата за примена (критериуми за избор за електроинженери)

1. Апликативни сценарија за европски стилТрафостаници од типот кутија

Основни критериуми за избор: висока доверливост, висока безбедност, силна приспособливост и еколошка одржливост како приоритет

· Центри на градови / Згради на знаменитости: Комерцијални комплекси, супер-високи згради, CBD (безбедност од пожар, низок шум, интеграција на пејзаж).

· Индустриски / оптоварувања со висока доверливост: центри за податоци, прецизно производство, железнички транзит, болници (непрекинато напојување, одржување без прекин на струја).

· Интеграција на мрежата за обновливи извори на енергија: Ветерна енергија/ПВ трафостаници (хармонично ублажување, компензација на реактивна моќност, интелигентен мониторинг).

· Еколошки чувствителни области: училишта, станбени области, живописни места (без истекување масло, изолација од сув тип).

2. Сценарија за апликација за САДТрафостаници од типот кутија

Основни критериуми за избор: ниска цена, брзо распоредување, екстремно ограничен простор

· Северноамериканска електроенергетска мрежа: Локални дистрибутивни мрежи во САД и Канада (стандардна усогласеност).

· Реновирање на постари станбени области: крајни точки на урбана мрежа со ограничен простор и кратки циклуси на градба.

· Привремено / Напојување за итни случаи: градилишта, саеми, помош при катастрофи (plug-and-play, може да се премести).

· Рурални / приградски мрежи: Области со мала густина на оптоварување, големи радиуси на снабдување и ограничени можности за O&M.

3. Апликативни сценарија за кинескиТрафостаници од типот кутија

Основни критериуми за избор: компатибилност со кинеската електрична мрежа, висока економичност и интелигентно O&M

· Урбани и рурални дистрибутивни мрежи во Кина: нови станбени заедници, индустриски паркови и општински јавни објекти (стандард од 10 kV, усогласување на нивото на краток спој).

· Надградби на автоматизација на дистрибутивната мрежа: Целосна покриеност на „Три далечински управувачи“ (мерење на далечина, далечинско сигнализирање, далечински управувач), јазли на паметна мрежа.

· „Нова инфраструктура“: базни станици 5G, кластери на станици за полнење, енергетски станици за складирање енергија (интегрирани интерфејси извор-мрежа-оптоварување-складирање).

· Извоз / Појас и пат: Приспособено за пазари во Југоисточна Азија, Блискиот Исток, Африка и други региони со мешани IEC и GB стандарди.

III. Идни развојни трендови (Еволутивни насоки на трите главни технолошки патеки)

1. Глобални заеднички трендови (надградби споделени од сите три патеки)

(1) Ниско-јаглерод и висока енергетска ефикасност

· Задолжителни надградби на енергетската ефикасност: почнувајќи од 2026 година, стандардите за енергетска ефикасност од Ниво 1 ќе бидат задолжителни на главните светски пазари (намалување на загубите без оптоварување за 40%).

· Еколошки замени за изолација: Нулта употреба на SF6 (заменет со сув воздух, N2 и еколошки гасови); минерално масло заменето со растително масло од природен естер.

· Широко распространето усвојување на аморфни легури: загуби без оптоварување 70%–80% помали од традиционалните материјали; стапката на пенетрација во Државната мрежа да достигне 50% до 2030 година.

(2) Висока интелигенција (AIoT)

·Edge Computing + Digital Twins: следење на статусот во реално време, предвидување на дефекти (точност >95%), далечинска дијагностика и автоматско генерирање на извештаи за O&M.

· Целосна усогласеност со IEC 61850: Функционалност Plug-and-play, подобрена интероперабилност и беспрекорна интеграција со системи за испраќање на паметни мрежи.

· 5G + IoT: далечински управувач, детекција на лак, предупредувања за над температура, анализа на потрошувачката на енергија; операцијата без екипаж станува стандардна.

(3) Интеграција и префабрикување

· „Интеграција со повеќе прегради“: монтажни модули кои интегрираат трафостаница, складирање енергија, PV и станици за полнење, намалувајќи го отпечатокот за дополнителни 30%.

· Модуларен, градежен дизајн: Стандардизираните модули, фабричкото претходно склопување и нула жици на лице место го намалуваат времето за инсталација на еден ден.

2. Диференцирана еволуција на три главни производни линии

(1) Европска преклопна опрема: врвна безбедност + зелена нула-јаглерод

·Подобрена заштита на внатрешниот лак (изгаснување на лакот ≤0,1s), отпорност на експлозија и оценки за отпорност на пожар.

· Целата серија е без масло, целосно сув тип и изработена од материјали што може да се рециклираат, во согласност со прописите за „јаглеродна неутралност“ на ЕУ.

· Се фокусира на високонапонски апликации со висок капацитет од 40,5 kV и сценарија на мастер станици за паметна микромрежа.

(2) САДТип на кутијаТрафостаници: минималистичка интеграција + ниска цена

· Понатамошна минијатуризација и намалување на тежината, приспособени за дистрибуираните PV и системи за складирање на енергија во Северна Америка.

· Користи IoT за поедноставен мониторинг, нагласувајќи го евтин модел на O&M базиран на „неуспех да се замени“.

· Се фокусира на лабаво структурирани пазари на дистрибутивна мрежа во Северна Америка, Латинска Америка и Австралија.

(3) кинески Тип на кутија Трафостаници: Универзална приспособливост + Паметна интеграција

· Компатибилност со двоен стандард (IEC+GB), со зголемена приспособливост на екстремни средини (екстремен студ, висока влажност, голема надморска височина).

· Интегрирано производство, мрежа, оптоварување и складирање: Длабока интеграција на инвертерите за складирање енергија (PCS) и системи за управување со енергија (EMS).

· Предвидливо одржување со ВИ: Овозможено од домашни алгоритми, MTBF се зголеми на над 100.000 часа.

· Водејќи го патот со двојни откритија на глобалниот пазар од средна до ниска класа

IV. Резиме: Основни разлики во техничките пристапи

· Европски: Безбедносно прво, модуларен и многу сигурен, што претставува „прецизен инженерски“ технички пристап.

· Американско: прво на трошоците, интегрирано и брзо распоредување, што претставува „економски ориентиран“ технички пристап.

· Кинески пристап: Приспособливост - прво, локализација и интелигенција, што го претставува „балансираниот“ технички пристап.

Во текот на следните 3 до 5 години, овие три пристапи ќе се повлечат еден од друг, а нивните граници ќе се заматат: европскиот пристап ќе стане покомпактен, американскиот пристап поинтелигентен, а кинескиот пристап поинтернационализиран, на крајот конвергенција кон обединета техничка парадигма на „интелигенција, низок јаглерод, интеграција и стандардизација“.

ЧПП за европски, американски и кинески трафостаници од типот на кутија

1. Кои се основните стандардни системи за трите типа трафостаници од типот на кутии?

· Европски: IEC 62271, IEC 61330

· Американски: IEEE C57.12.25, ANSI

· Кинески: GB/T 17467-2020

2. Кои се главните структурни разлики?

· Европски: Три целосно независни прегради, модуларен дизајн

· Американски: Интегриран заеднички резервоар, високонапонски и заеднички резервоар за трансформаторско масло

· Кинески: Три независни прегради, компактен и оптимизиран распоред

3. Кој тип на трансформатор се користи во секој тип?

· Европски: Трансформатор главно од сув тип

· Американец: Само трансформатор потопен во масло

· Кинески: Сува тип или потопено во масло опционално

4. Кој има најмал волумен и отпечаток?

Американска бокс трафостаница, само околу 1/3 од европскиот тип.

5. Кој има најсилна способност да издржи краток спој?

Трафостаница кинеска кутија, засилено ниво до 25kA/3s.

6. Дали може да се изврши одржување без целосен прекин на електричната енергија?

· Европски и кинески: Да, одделно независно одржување

· Американец: Не, потребно е целосно исклучување на струја

7. Кој тип има најниска цена?

Американска бокс трафостаница, 15%-20% пониска од европскиот тип.

8. Кои се типичните сценарија за апликација?

· Европски: урбани основни области, центри за податоци, високобезбедни индустриски локации

· Американец: Тесен простор, брза градба, рурално и привремено напојување

· Кинески: Урбани и рурални дистрибутивни мрежи, нова инфраструктура, паметни мрежи

9. Кој е идниот развојен тренд?

Заеднички: висока ефикасност, интелигенција, без SF6, интеграција

· Европски: Екстремна безбедност, целосна серија со нула јаглерод, сув тип

· Американец: минијатуризација, режим на замена со ниска цена

· Кинески: Компатибилност со IEC+GB, интеграција извор-мрежа-оптоварување-складирање

10. Кој е најсоодветен за кинеските проекти за електрична мрежа?

Кинеска кутија трафостаница, најдобро одговара 10kV/20kV дистрибутивна мрежа, заштита и интелигентни барања.
