GW9 надворешен високонапонски изолациски прекинувач

Ceho е производител и снабдувач специјализиран за снабдување GW9 надворешен високонапонски изолациски прекинувач. Прекинувачите од серијата GW9 се погодни за надворешна високонапонска електрична опрема со трифазни AC 50Hz номинални напони од 0kV/15kV/20kV. Тие се користат за електрична изолација на високонапонски далноводи при пренос без оптоварување, одржување на високонапонска собирница, прекинувачи и друга електрична опрема, како и за електрична изолација на високонапонски водови под напон. Нашиот производ може да се подели на кола за изолација на мали кондензатор и индуктивна струја. Неговата структура е едноставна и разумна, со помош на бакар-алуминиумски додатоци, запечатено куќиште од нерѓосувачки челик и топла поцинкована основа, обезбедувајќи одлична отпорност на притисок и отпорност на корозија и сигурни перформанси. Лесен и лесен за инсталирање, кој не бара редовно чистење или одржување, погоден е за различни делови и гранки на дистрибутивни водови од 10-20 kV во урбани и рурални области, како и делови за одржување со јасно видливи точки за исклучување. Евтин, GW9 надворешен високонапонски изолациски прекинувач е удобен надворешен високонапонски електричен уред.

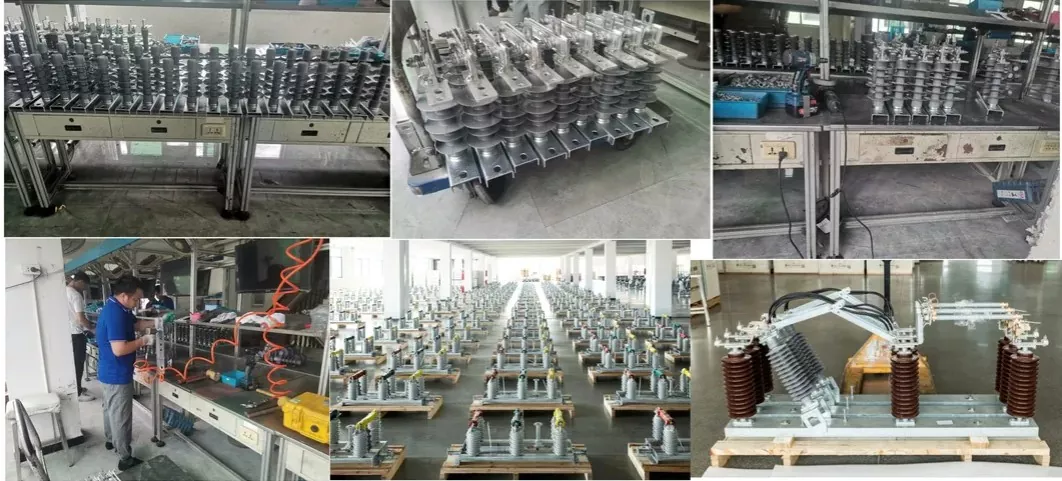

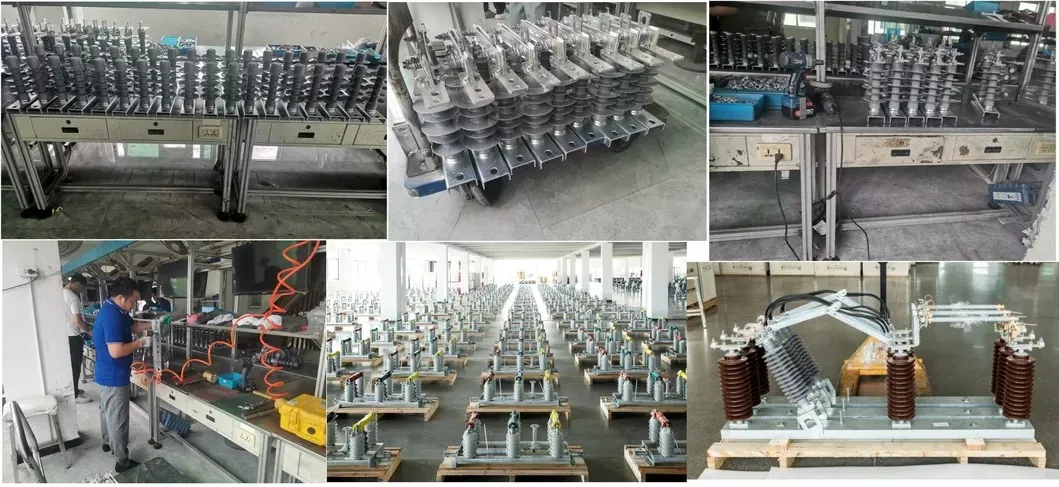

Нашата фабрика

(H)GW9-12 серијата надворешен високонапонски AC еднофазен прекинувач/изолационен прекинувач (во понатамошниот текст „прекинувач/изолационен прекинувач“) се користи за прекинување на 10kV линии под напон и без оптоварување, како и за електрична изолација на ремонтирани високонапонски автобуси, електрични прекинувачи со висок напон и други струјни прекинувачи.

Прекинувачи/изолациски прекинувачи е во согласност со техничките стандарди на GB/T 1985-2014 прекинувачи за изолација на напон и струја и прекинувачи за заземјување, DL/T 486-2010 Високонапонски AC изолациски прекинувачи и прекинувачи за заземјување.

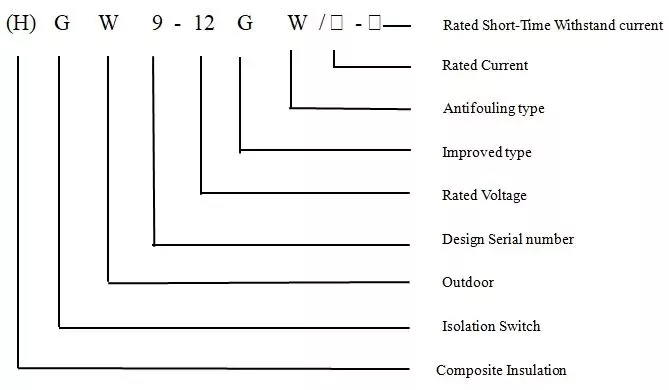

МОДЕЛ И ЗНАЧЕЊЕ

Еколошки услови за употреба

1. Надморска височина: Не поголема од 1000 метри. Доколку надморската височина е поголема од 1000 метри, соодветно треба да се прилагоди и номиналното ниво на топлинска изолација.

2. Температура на околината: горна граница +45℃, долна граница -40℃, просечна температура на најтоплиот месец 30℃, максимална дневна температурна разлика 25K.

3. Интензитет на сончево зрачење (надворешно): 0,1 W/cm²

4. Брзина на ветерот/Притисок на ветрот (на отворено): 0,5 m/s / 700Pa

5. Степен на загадување: Класа Е

6. Дебелина на мраз: Не поголема од 20 mm

7. Влажност: дневна просечна релативна влажност не поголема од 95%, месечна просечна релативна влажност не поголема од 80%

8. Сеизмички перформанси: Хоризонтално забрзување 0,3 m/2, вертикално забрзување 0,15 m/s²

9. Безбедносен фактор: синусна резонанца три-периодичен бран, безбедносен фактор поголем од 1,67.

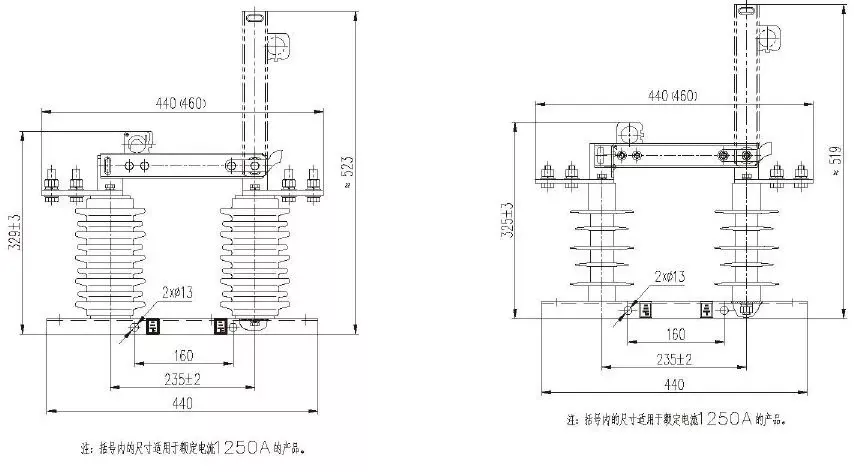

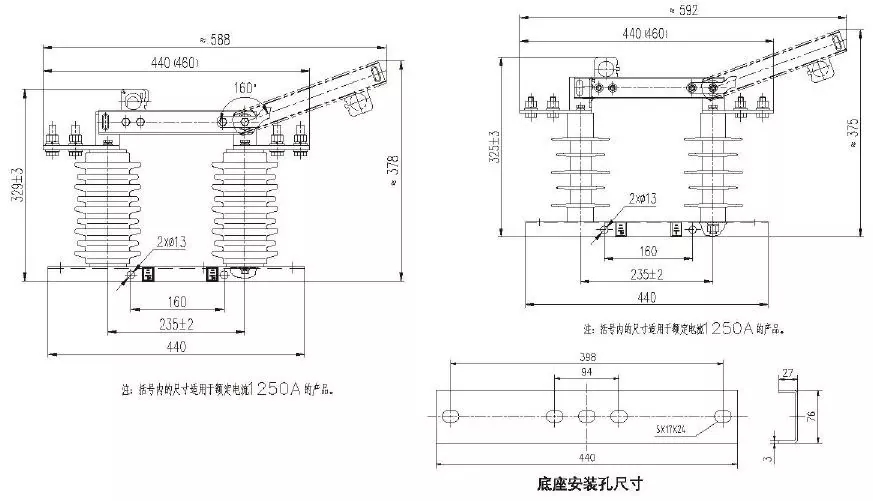

ИСКЛУЧЕН И ДИМЕНЗИЈА НА ИНСТАЛАЦИЈА

Технички податоци

Клучни предности

1. Значително подобрена структура на производот и отпорност на корозија. Кога е затворена, проводната плоча има функција за самозаклучување. За да се отвори, едноставно повлечете ја куката за заклучување за автоматско отклучување. Основата е опремена со проводна пружина и пружина капак; уредот за самозаклучување вклучува плоча за заклучување, кука за заклучување и пружина за заклучување. Сите стандардни делови се изработени од SUS304 не-магнетен нерѓосувачки челик со светла завршница и одлична отпорност на корозија.

2. Проводната плоча нема брава за запирање; максималниот агол на отворање на ротација не е помал од 160 степени, а проводната основа на плочата нема штипки од нерѓосувачки челик. Процесите на пасивност, занитување и инсталација со висока еластичност се користат за одржување на силата на контактното стегање.

3. Главните компоненти на колото на GW9 надворешен високонапонски изолациски прекинувач користат T2 црвен бакар. Стационарни контакти и терминали се интегрално обликувани, со што целосно се решаваат проблемите со контактите предизвикани од заварувањето на стационарни контакти и терминали во минатото.

4. Сите спроводливи компоненти во главното коло се обложени со сребро со дебелина не помала од 20 mm и се подложени на запечатен антиоксидациски третман. Површината е светла и издржлива, поседува силна отпорност на оксидација, одлична спроводливост и отпорност на колото од 80 mmΩ.

5. Терминалите за жици усвојуваат структура со двојна дупка, изработена од тврда легура на бакар, со надворешна сребрена облога.

6. Овој прекинувач користи пружина за контакт со надворешен притисок, при што спроводливите контакти прават контакт со структурата „фиксен лак“, обезбедувајќи високо униформен притисок и функција за самочистење. Контактниот притисок останува константен долг период, обезбедувајќи ја безбедноста и сигурноста на производот при работа на долги растојанија.

7. Изолаторот е направен од композитен материјал од керамика или силиконска гума со висока цврстина и е дизајниран со големо растојание на лазање, исполнувајќи ги барањата против загадување од класа Е и поседува добри способности против загадување и карактеристики на работа на долги растојанија.

8. Минималното растојание од подвижните делови на надворешен високонапонски изолационен прекинувач GW9 до земјата е поголемо од 200 mm, а растојанието помеѓу паузите е поголемо од 230 mm, што го прави погоден за области на голема надморска височина.
